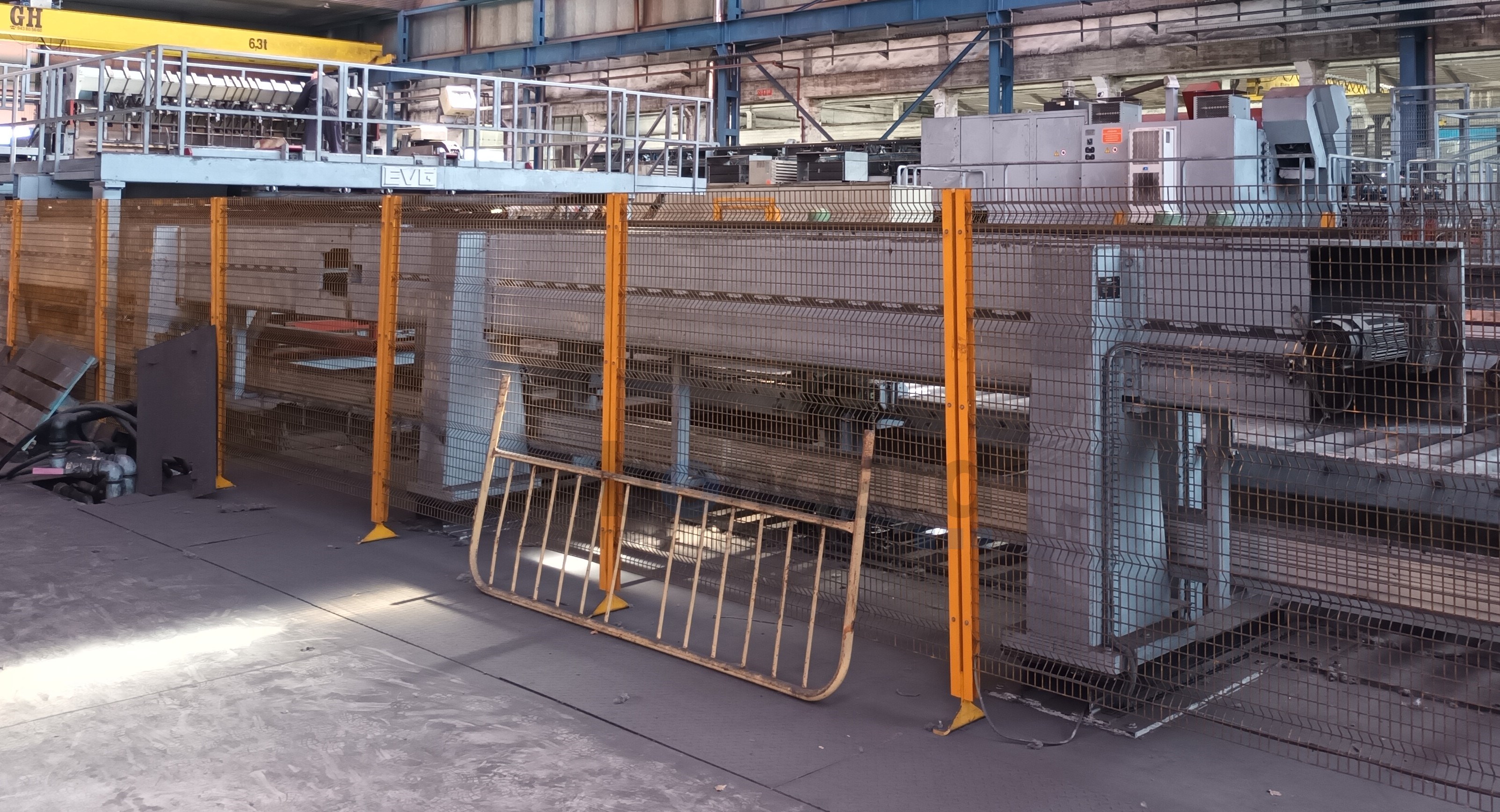

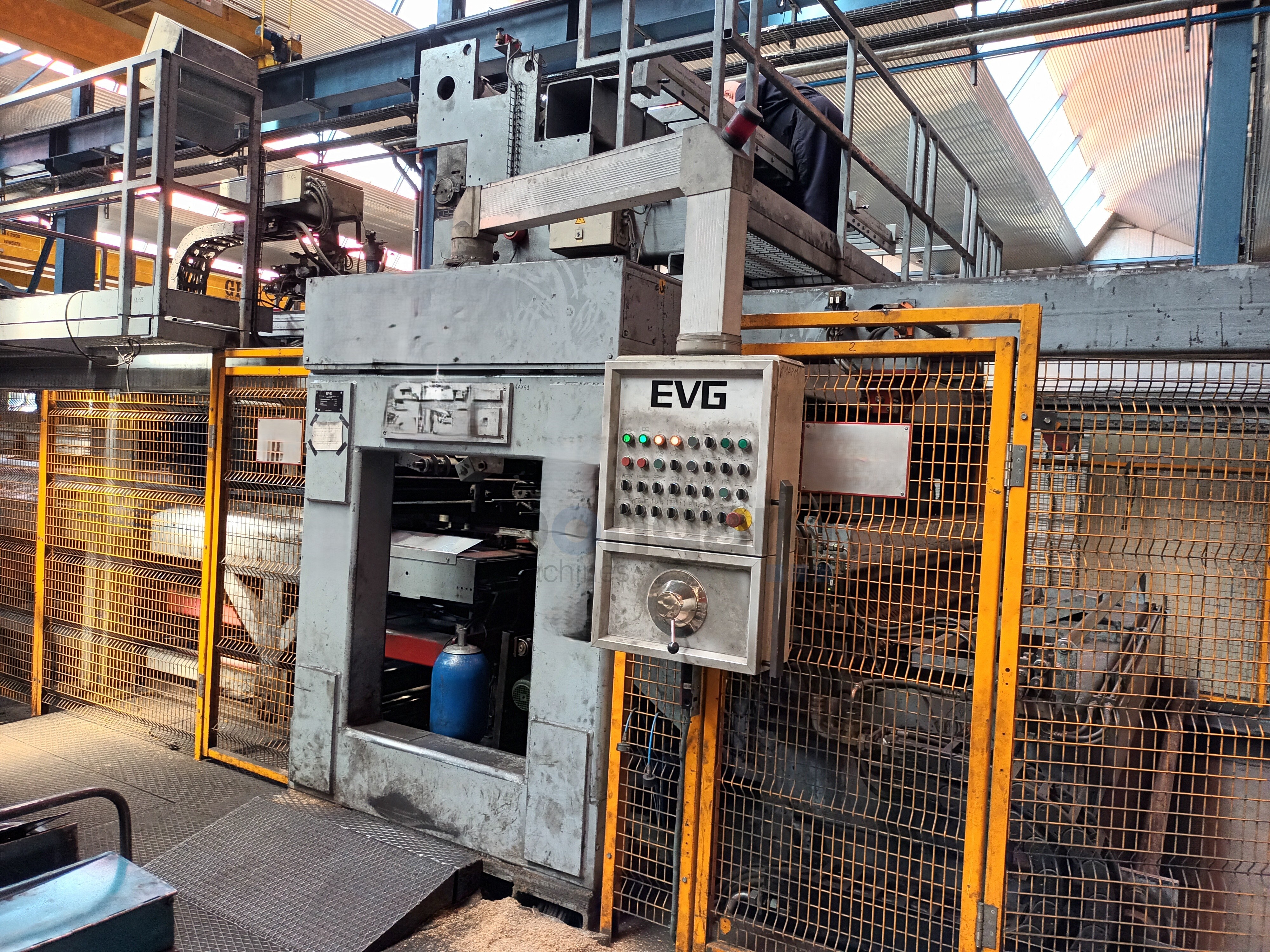

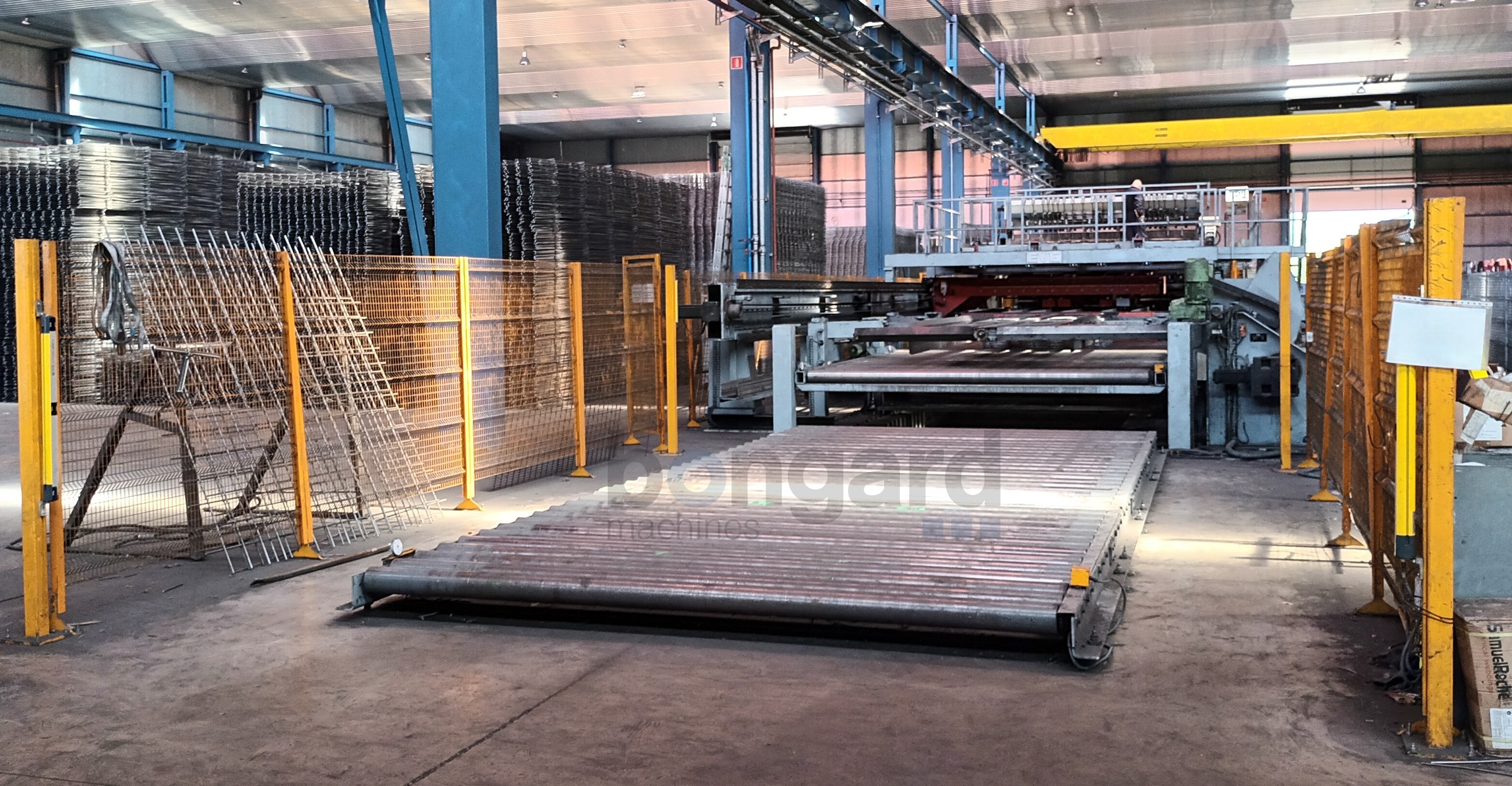

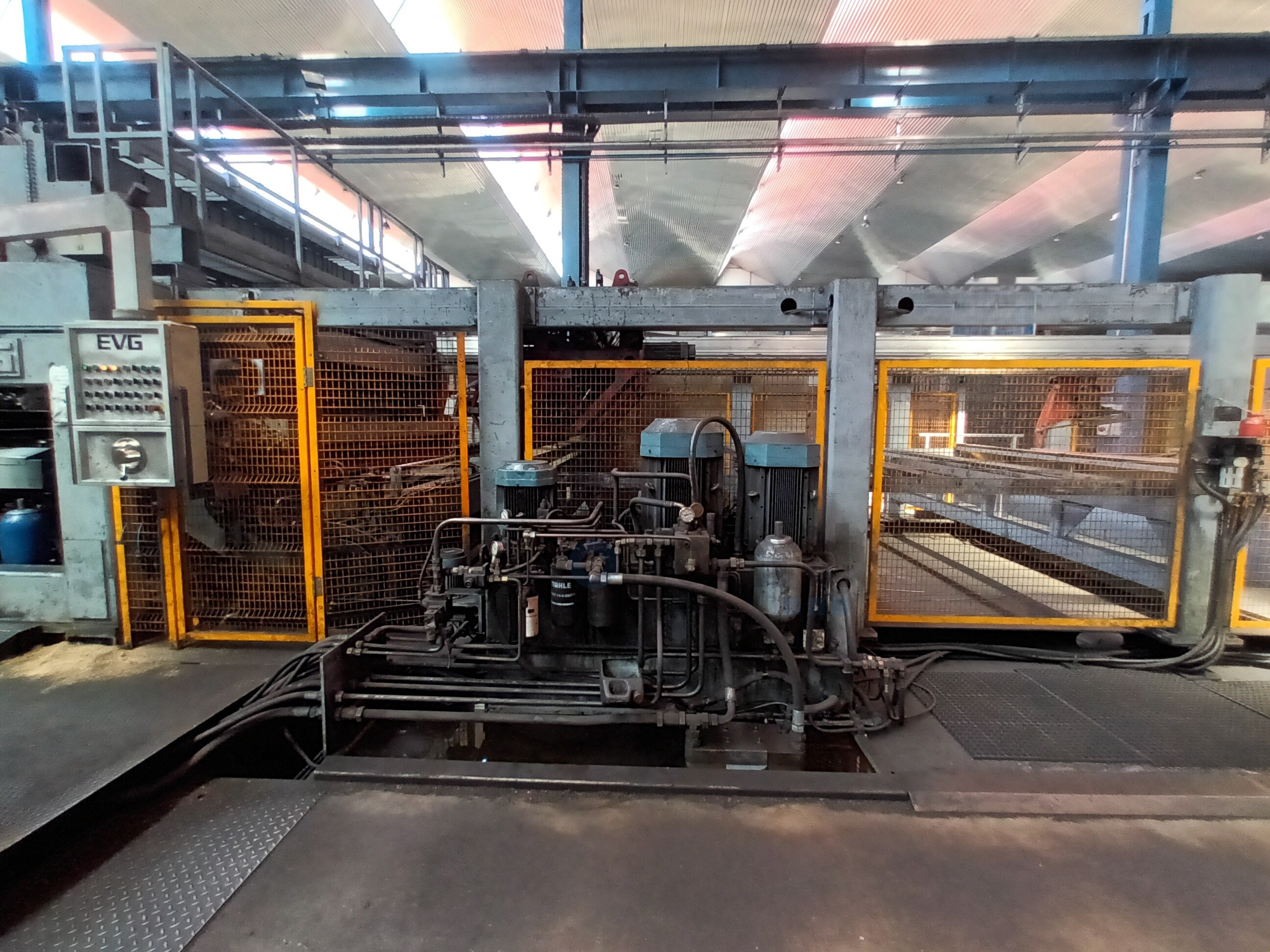

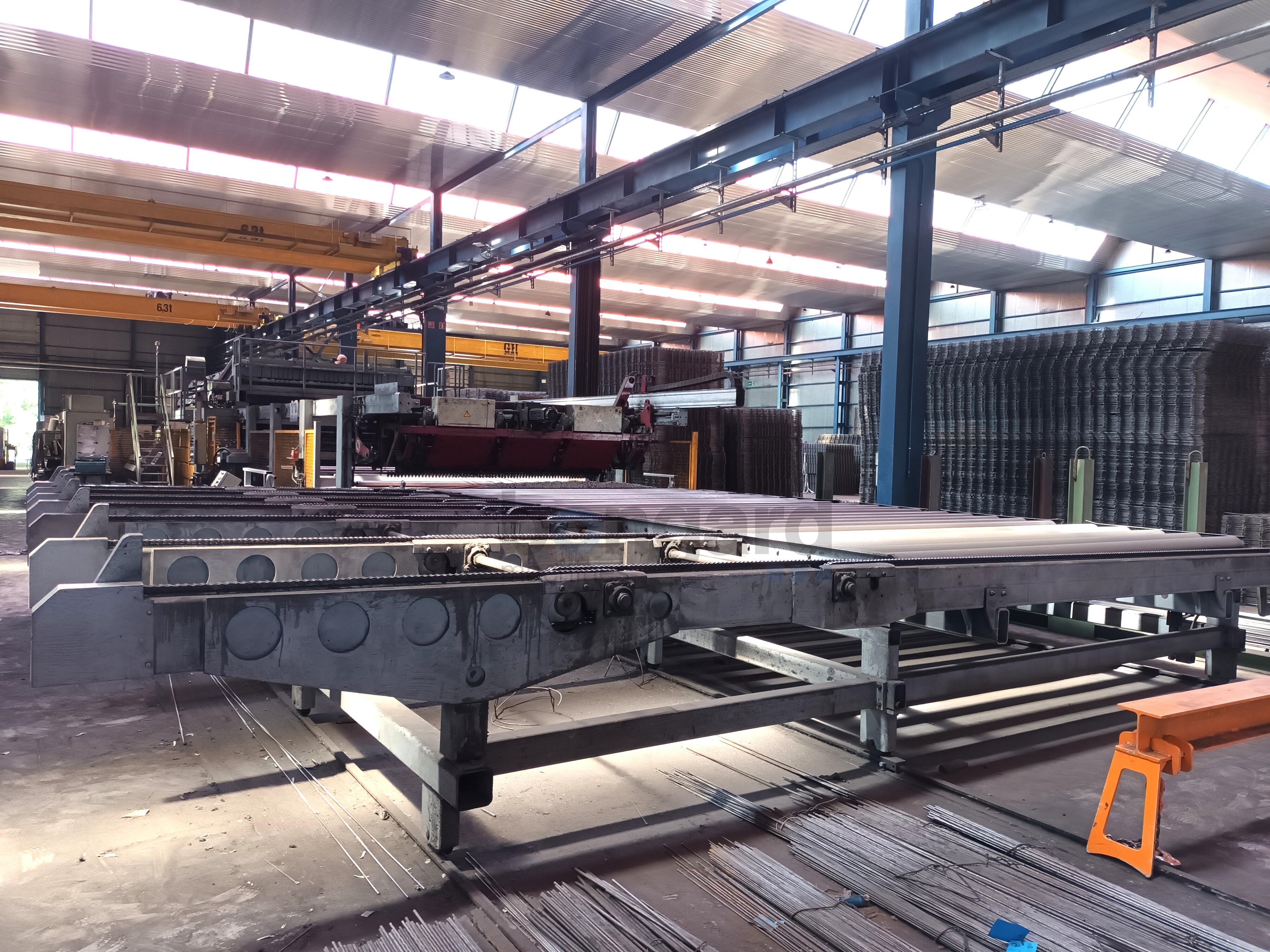

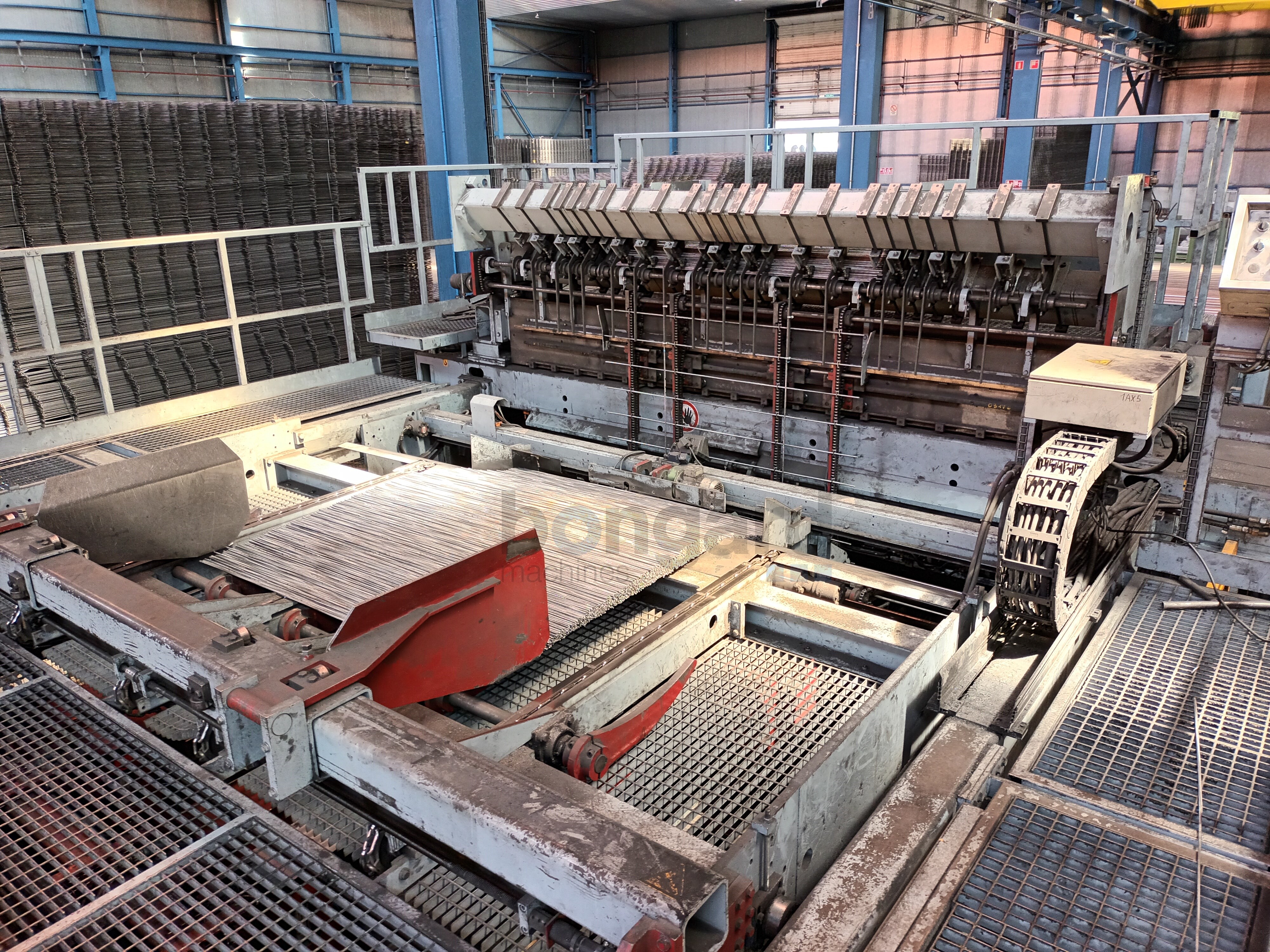

EVG QC 7/126-PV Hochflexible Gitterschweißanlage
Grundlegende Informationen
-
Nummer:
14266
-
Steuerung:
Siemens S7
Technische Details
-
Technischer Zustand:
Der Haupt-PC wurde im Mai 2023 ausgetauscht und von EVG mit vorinstallierter Software geliefert.
-
Längsdraht-Ø min:
4 mm
-
Längsdraht-Ø max:
12 mm
-
Querdraht-Ø min:
4 mm
-
Querdraht-Ø max:
12 mm
-
Takte (Querdrähte) min/max:
100
-
Mattenbreite min:
600 mm
-
Mattenbreite max:
3300 mm
-
Anzahl Längsdrähte max:
28
-
Längsdrahtzufuhr:
vorgerichtete Stäbe
-
Querdrahtzufuhr:
vorgerichtete Stäbe
-
Längsdrahtabstand min:
50 mm
-
Längsdrahtabstand max:
3200 mm
-
Querdrahtabstand min:
50 mm
-
Querdrahtabstand max:
1500 mm
-
Anzahl Schweißtransformatoren:
12
-
Transformatorleistung (50% ED):
1900 kVA
-
Schweißbreite min:
50 mm
-
Schweißbreite max:
3200 mm
-
Mattenlänge min:
900 mm
-
Mattenlänge max:
8000 mm
-

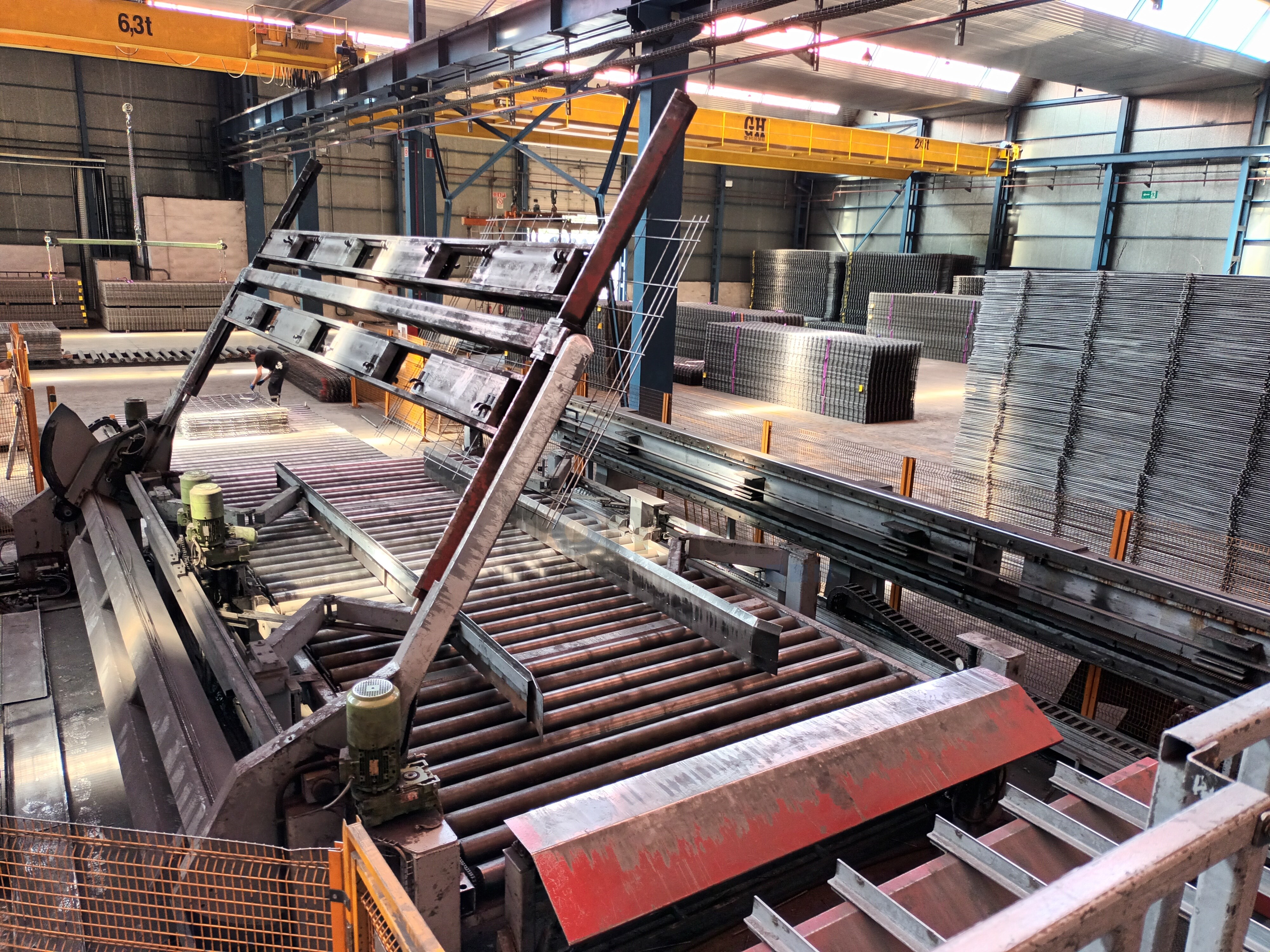

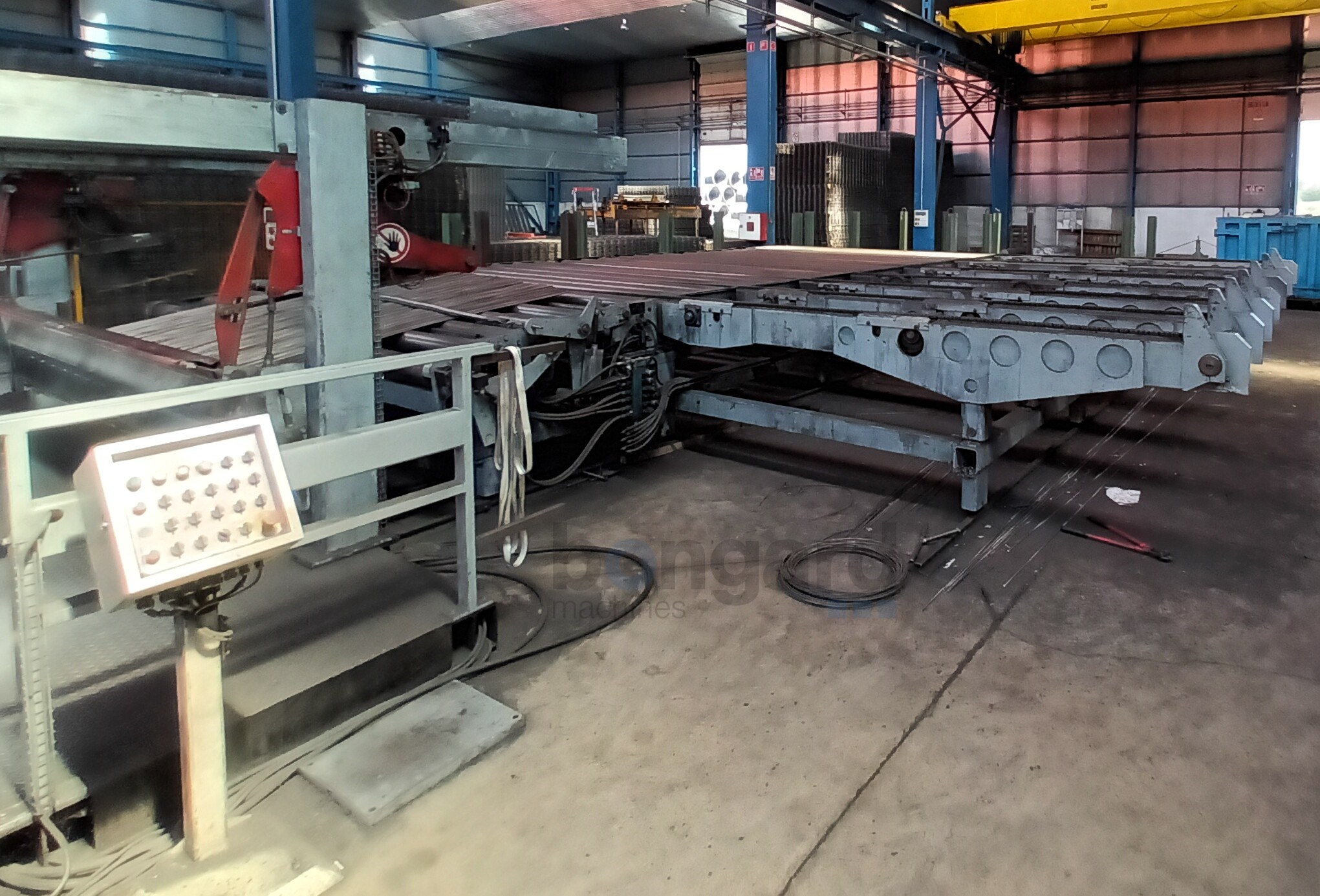

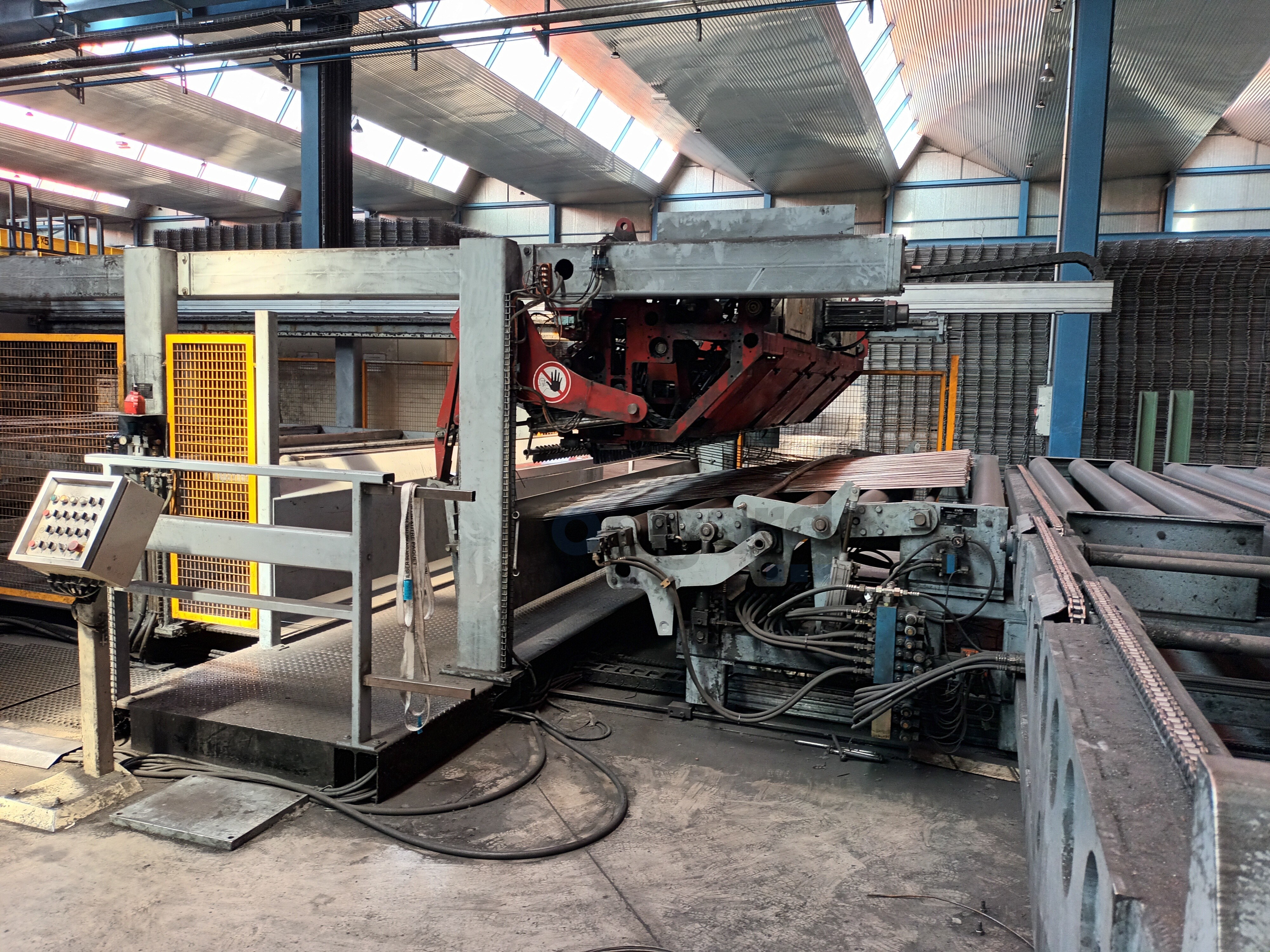

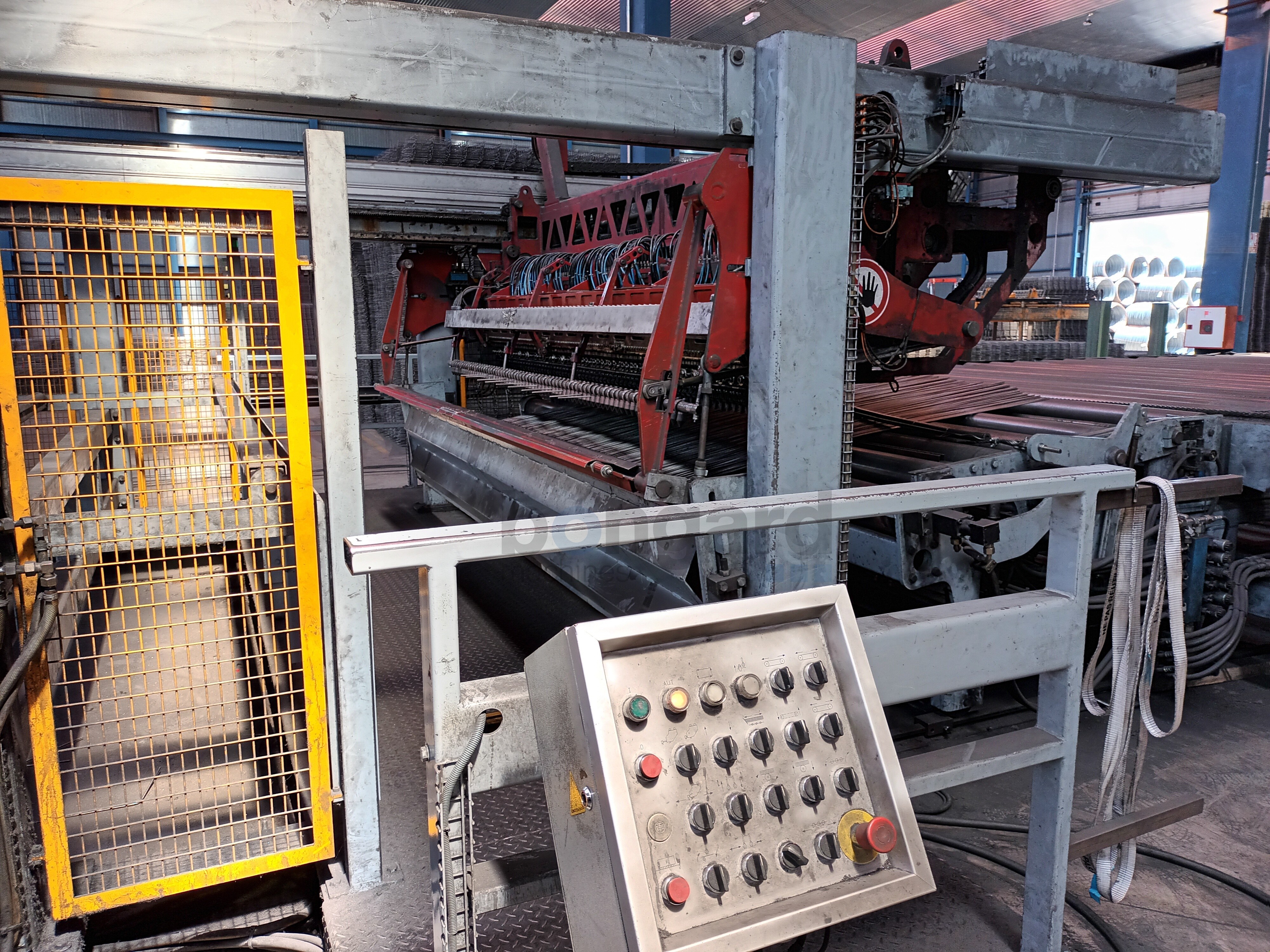

Mattenwender und -stapler:
vorhanden
-
Querdrahtmagazin:
vorhanden
-
Antriebsleistung:
170 kVA
-
Betriebsspannung:
3x400 V
-
Frequenz:
50 Hz
-

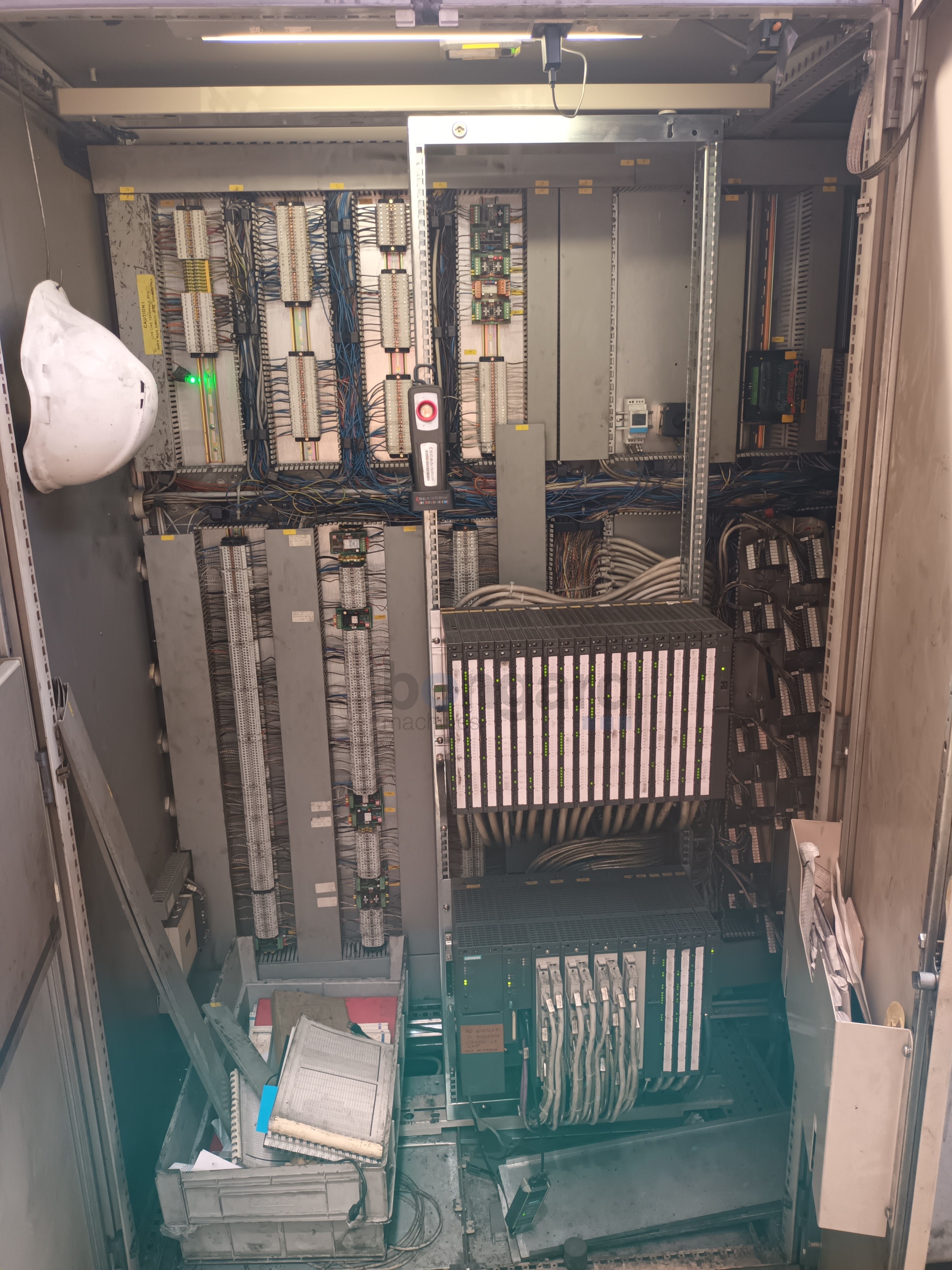

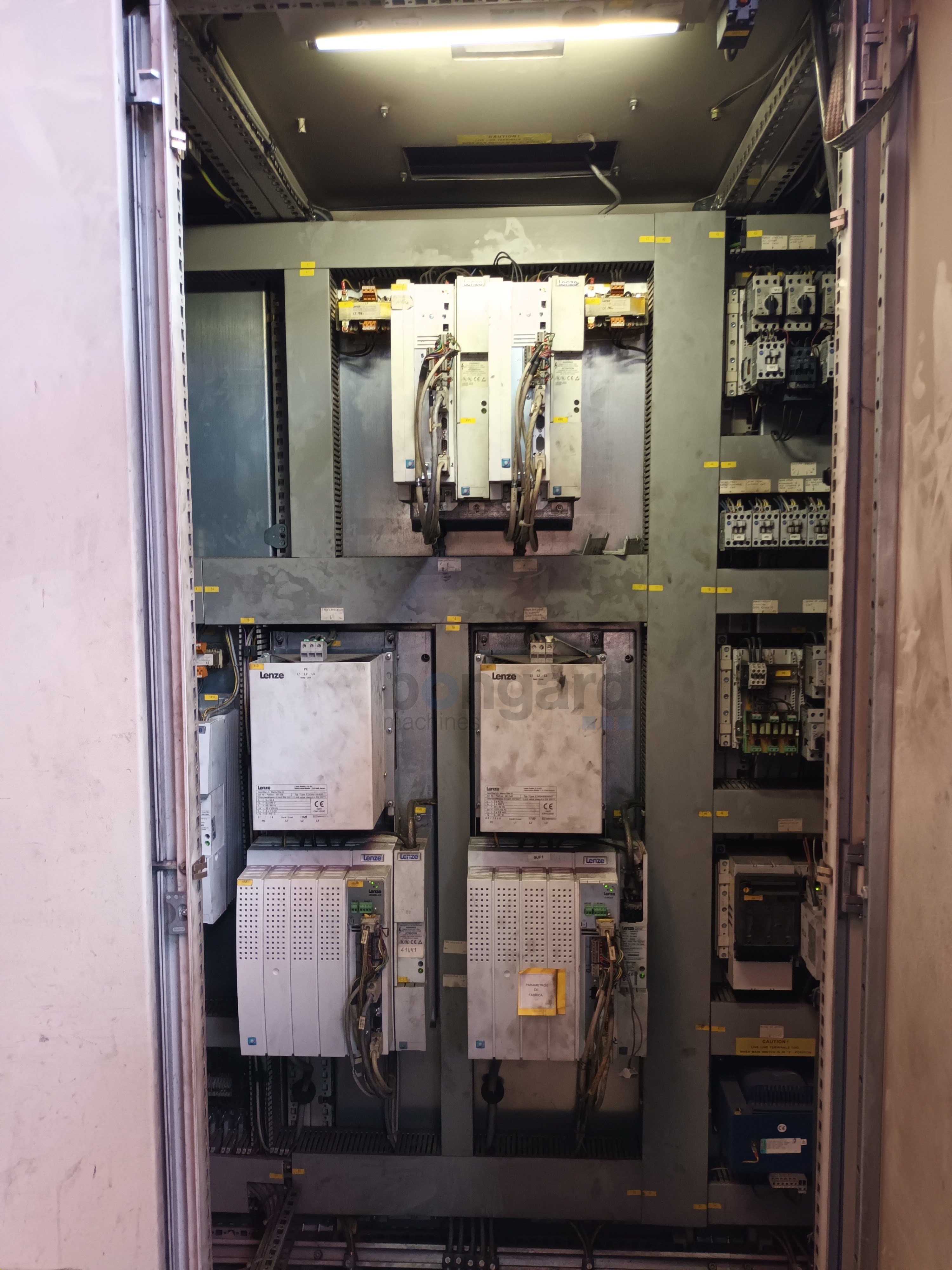

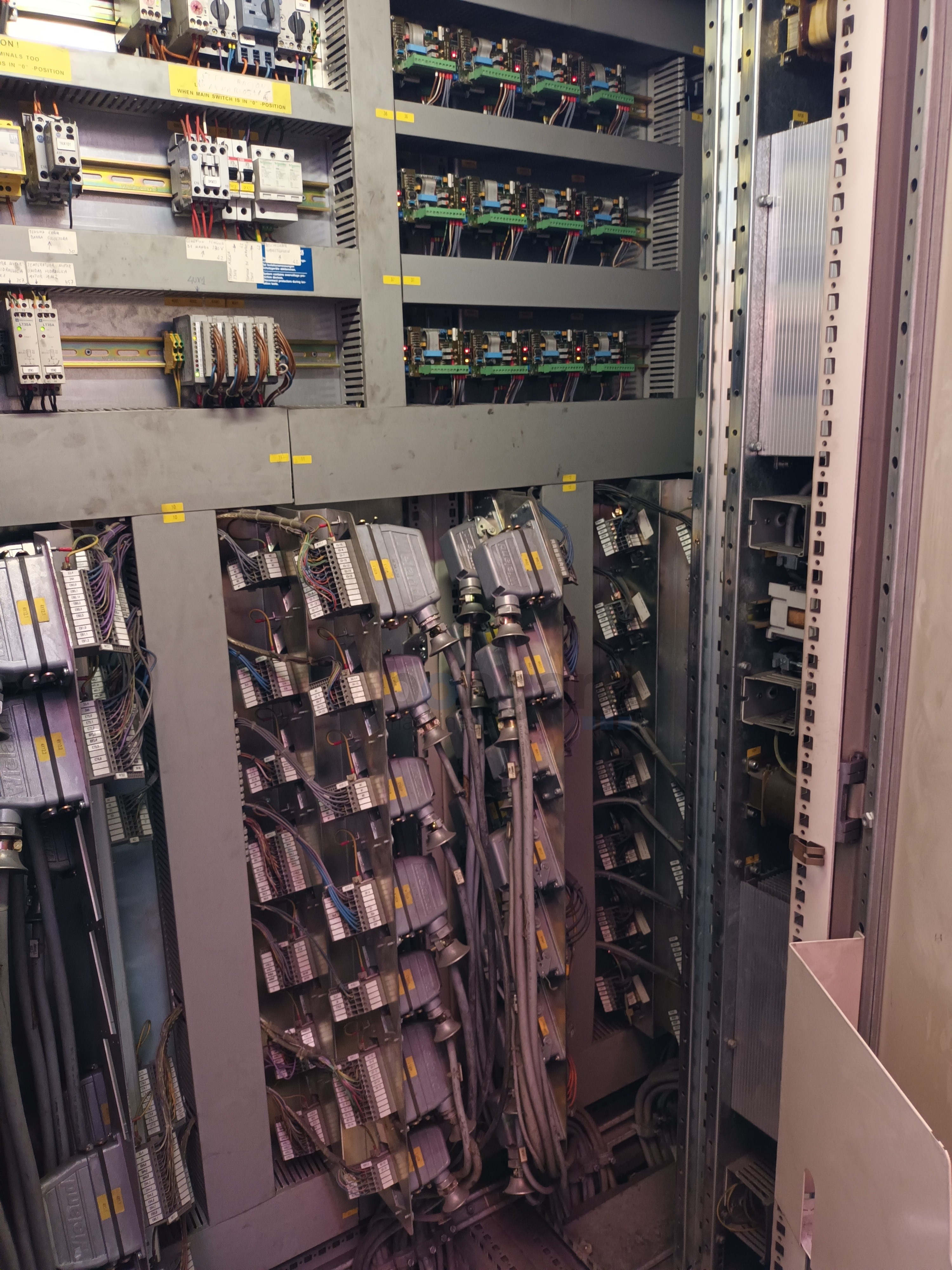

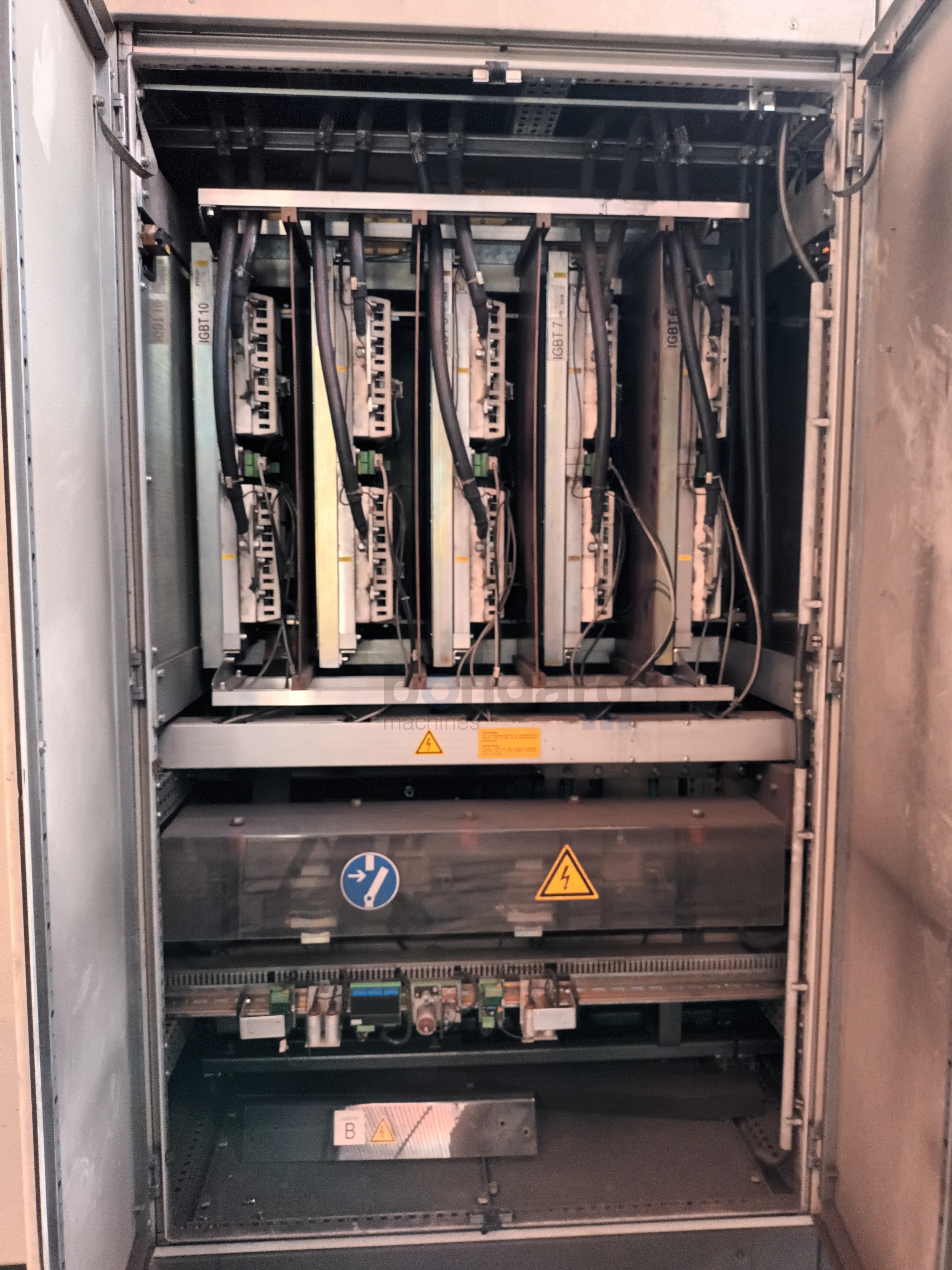

Elektroschrank:
vorhanden
-
Zusatzdaten:
Mattenbreite (Stapeln) min. 600 mm
Mattenbreite (Stapeln) max. 3300 mm
Mattenbreite (Stapeln und Wenden) min. 1200 mm
Mattenbreite (Stapeln und Wenden) max. 3300 mm
Mattenlänge (Stapeln ohne Nadel) min. 900 mm max. 8000 mm
Mattenlänge (Stapeln ohne Nadel) max. 8000 mm
Mattenlänge (Stapeln mit Nadel) min. 1500 mm max. 8000 mm
Mattenlänge (Stapeln mit Nadel) max. 8000 mm
Mattenlänge (Stapeln und Wenden) min. 2000 mm
Mattenlänge (Stapeln und Wenden) max. 8000 mm
Querdrahtüberstand bei 6 mm min. 10 mm
Querdrahtüberstand bei 6 mm max. 1100 mm
Längsdrahtüberstand bei 6 mm min. 15 mm
Längsdrahtüberstand bei 6 mm max. 1500 mm
Anzahl der Längsdrähte min. 2
Anzahl der Längsdrähte max. 28
Anzahl der Längenvarianten der Längsdrähte max. 8
Anzahl der Durchmesservarianten der Längsdrähte max. 4
Schweißleistung bei D = 100 mm (im Kaskadenbetrieb): E + F = 8 (16,5) mm - 16 (24) mm
Stapelhöhe (Stapeln und Wenden) max. 850 (770) mm
Mattengewicht (Stapeln) / (Stapeln und Wenden) max. 300 (150) kg
