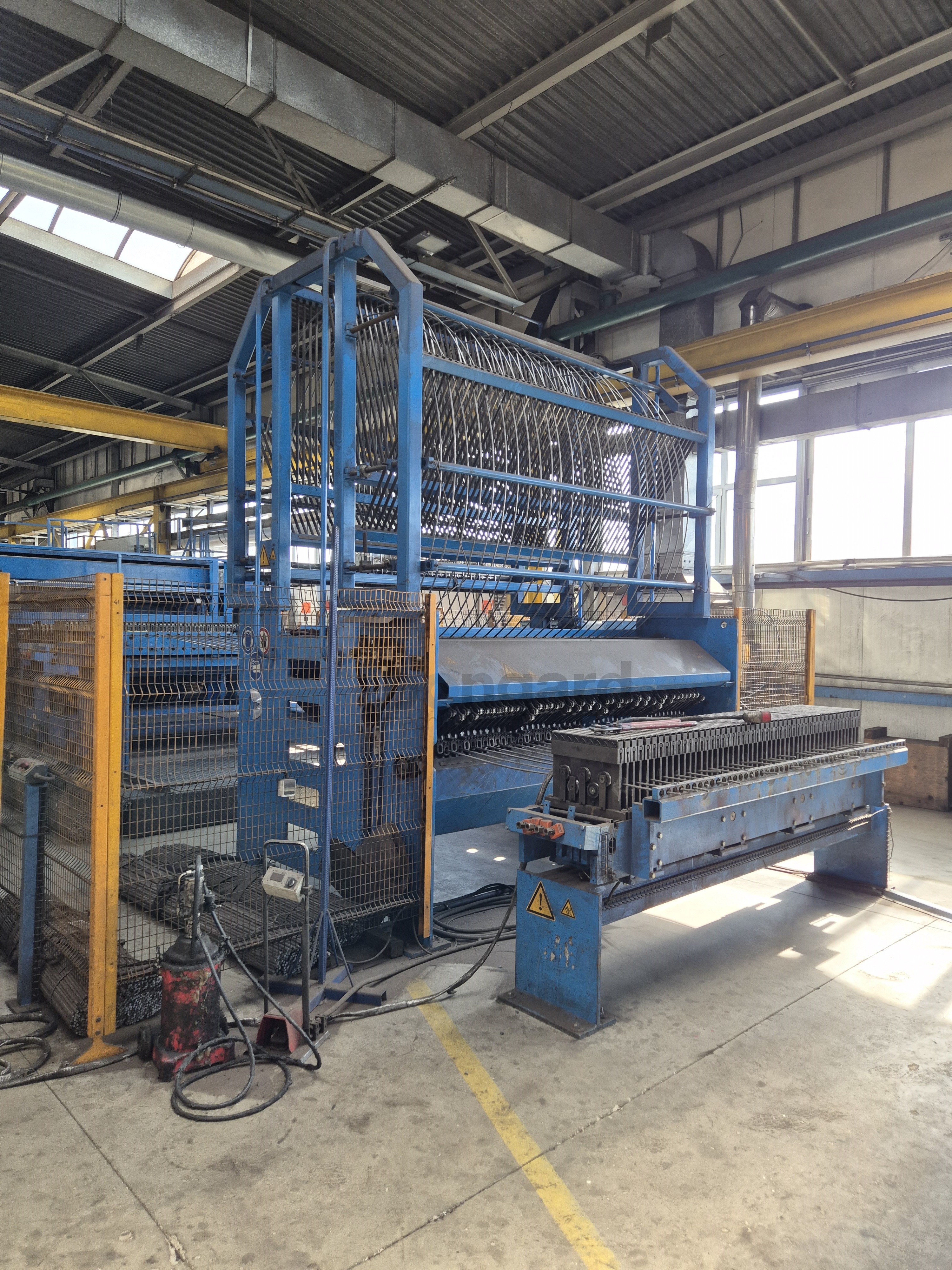

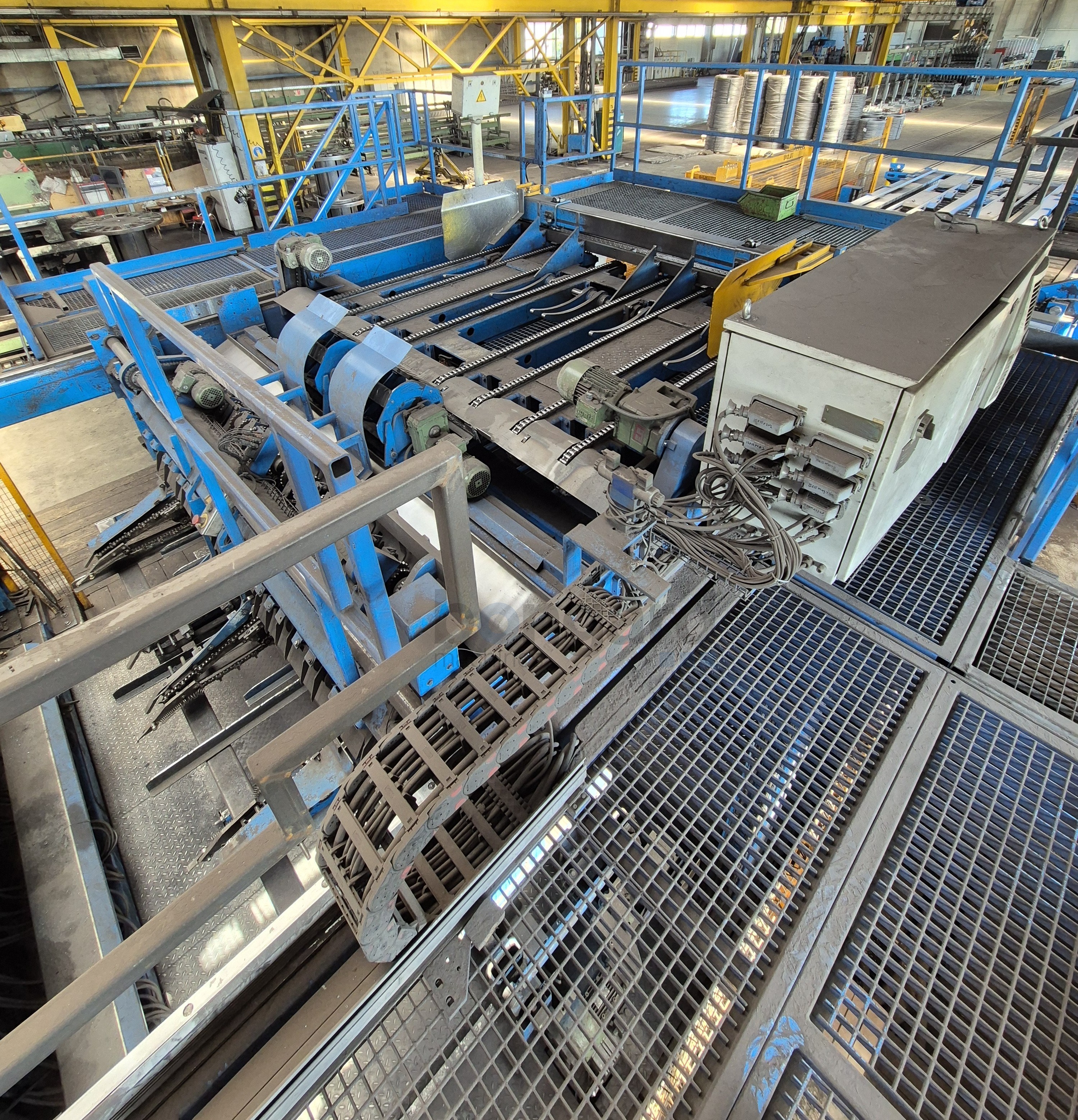

EVG QC 7 / 102-RV Gitterschweißanlage
Grundlegende Informationen
- Nummer: 14356

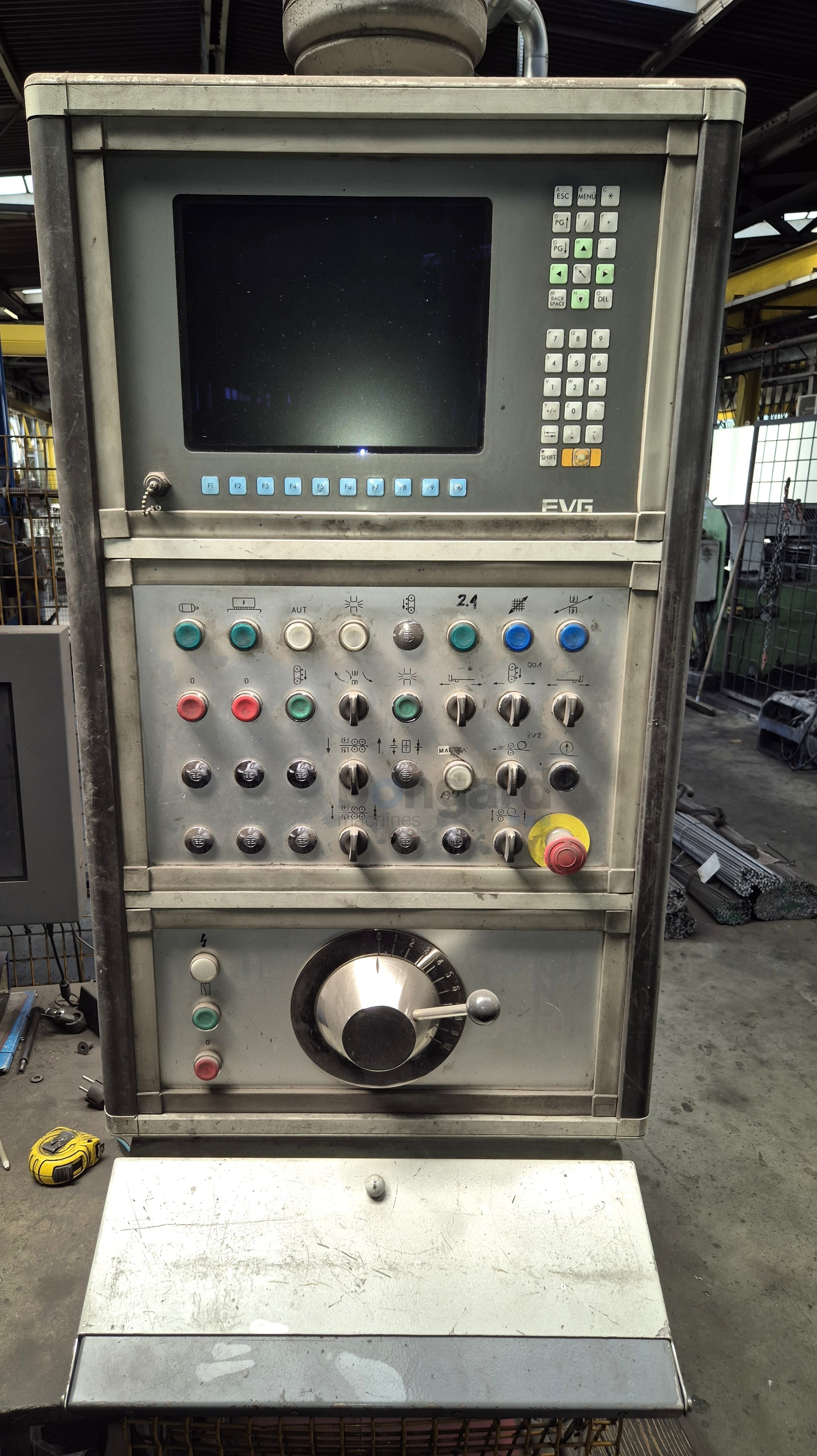

- Steuerung: Siemens S-7
Technische Details
- Einsatzzweck: Automatische Drahtgitter-Schweißanlage zur Herstellung von speziellen Bewehrungsmatten und technischen Geweben. Verarbeitung von kaltgewalztem gerippten Betonstahl
- Längsdraht-Ø min: 5 mm
- Längsdraht-Ø max: 12 mm
- Querdraht-Ø min: 5 mm
- Querdraht-Ø max: 12 mm
- Takte (Querdrähte) min/max: 120
- Mattenbreite min: 620 mm
- Mattenbreite max: 2750 mm

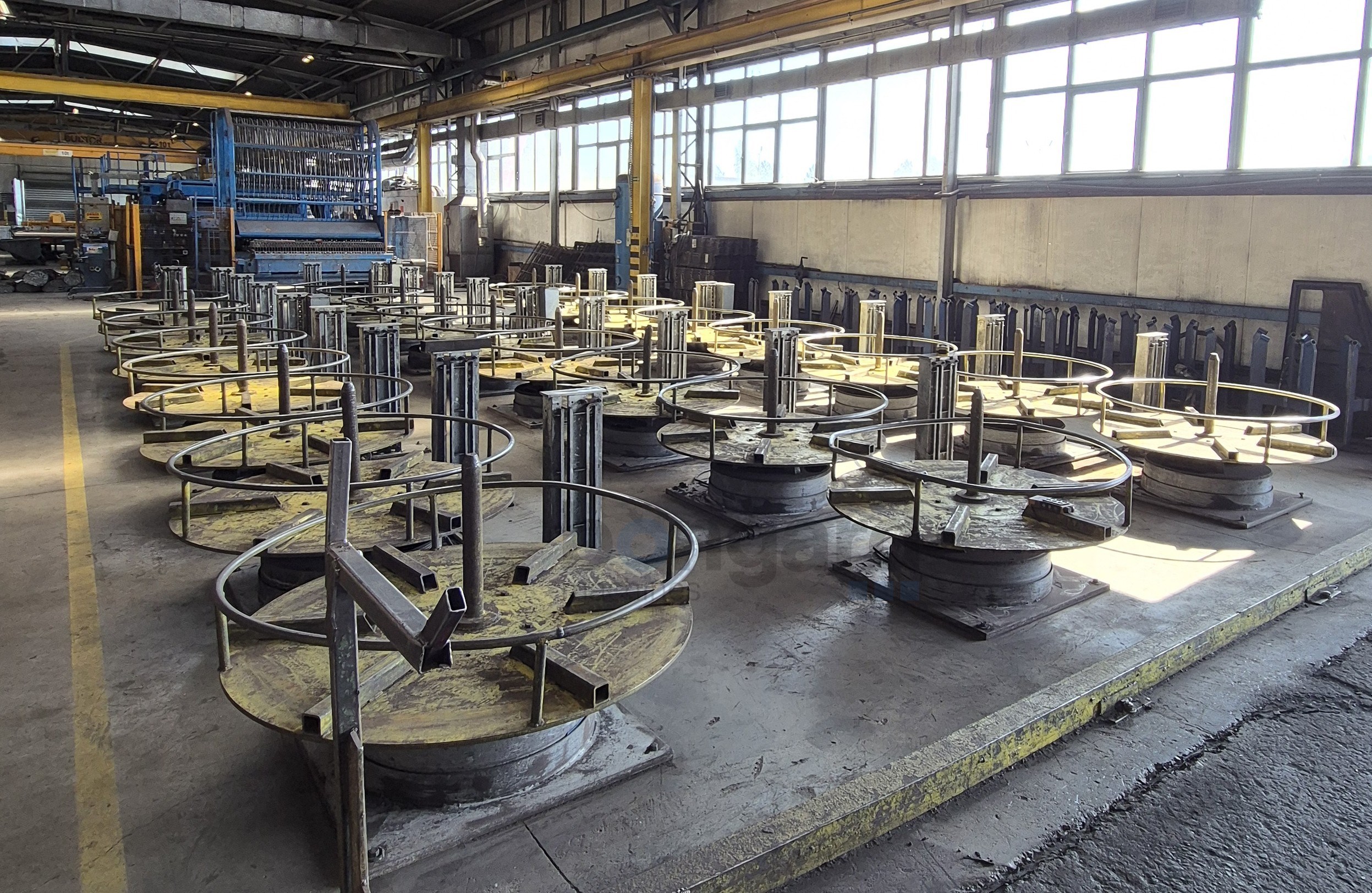

- Längsdrahtzufuhr: von Spule

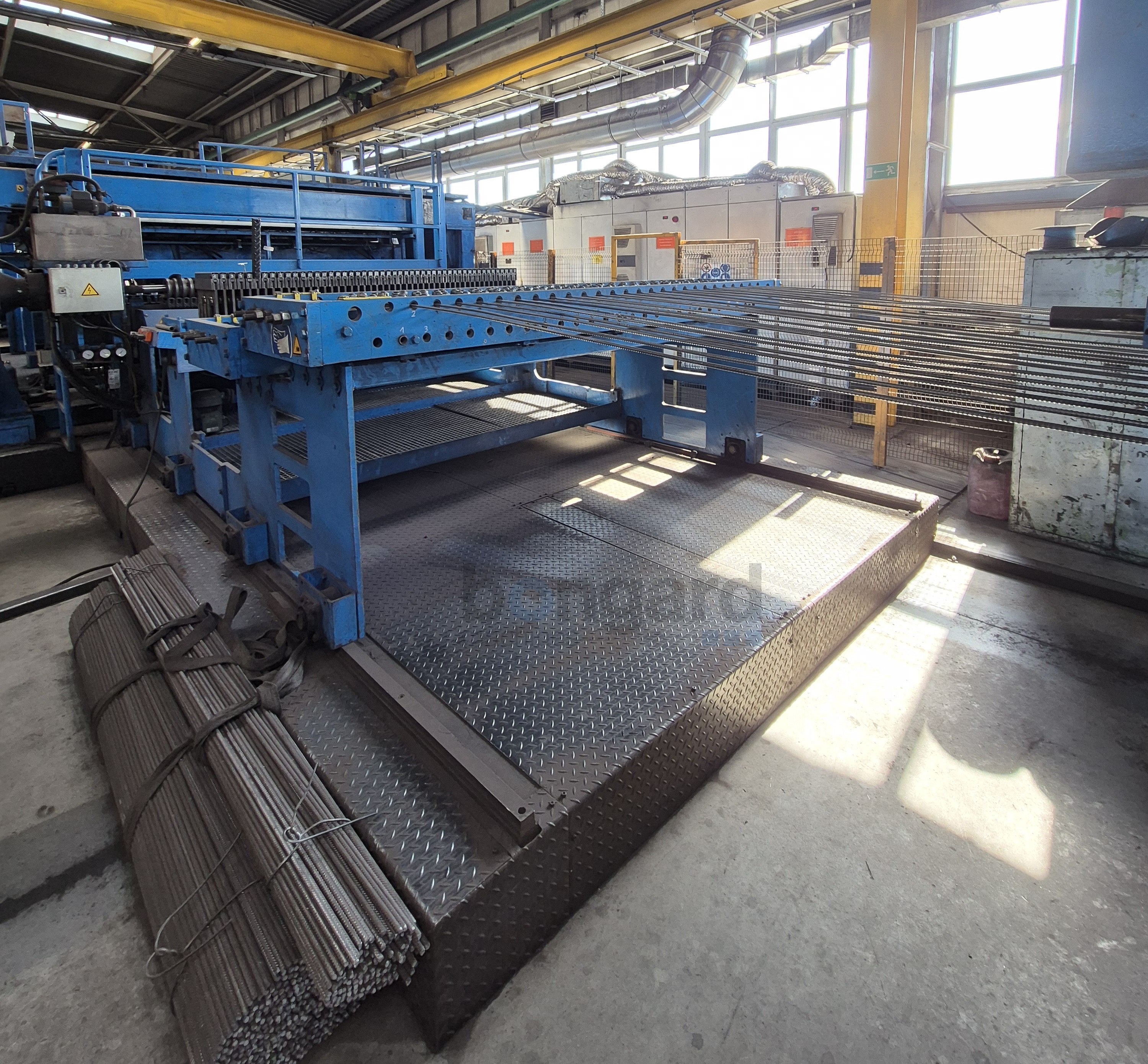

- Querdrahtzufuhr: vorgerichtete Stäbe
- Längsdrahtabstand min: 50 mm
- Querdrahtabstand min: 50 mm
- Querdrahtabstand max: 1200 mm
- Schweißbreite max: 2600 mm
- Mattenlänge min: 1000 mm
- Mattenlänge max: 8000 mm
- Betriebsspannung: 3x400 V
- Frequenz: 50 Hz

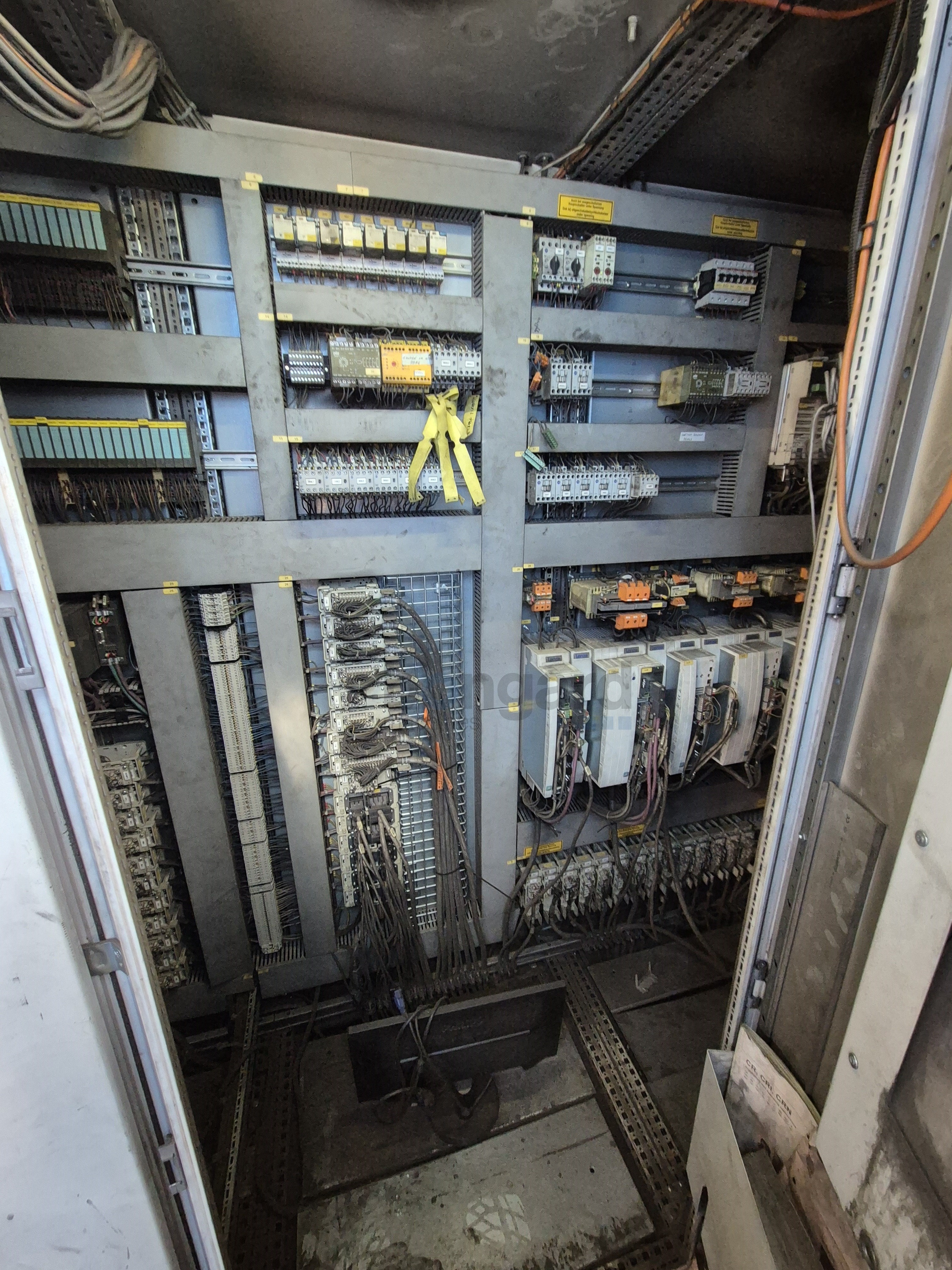

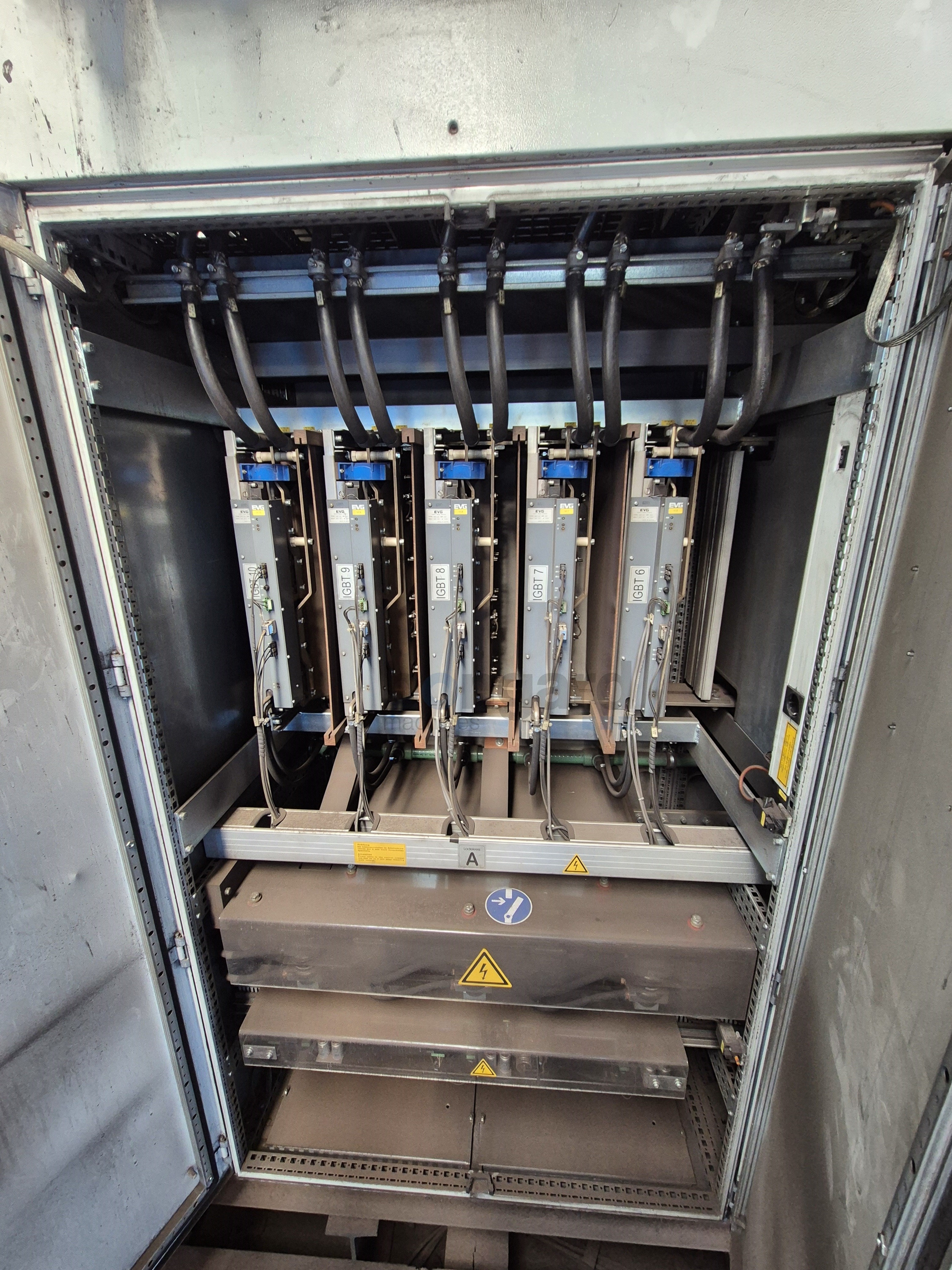

- Elektroschrank: vorhanden
-
Zusatzdaten:

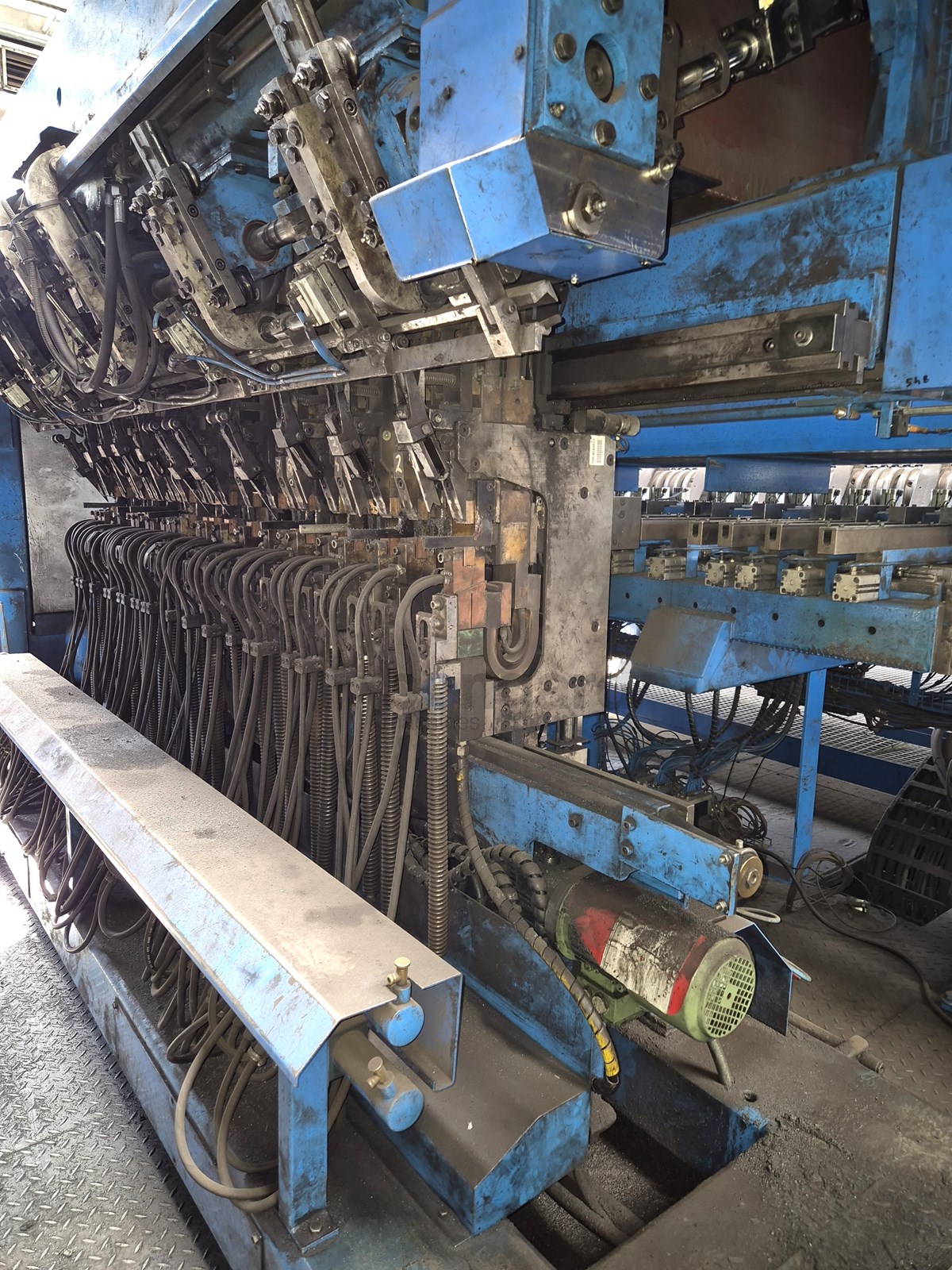

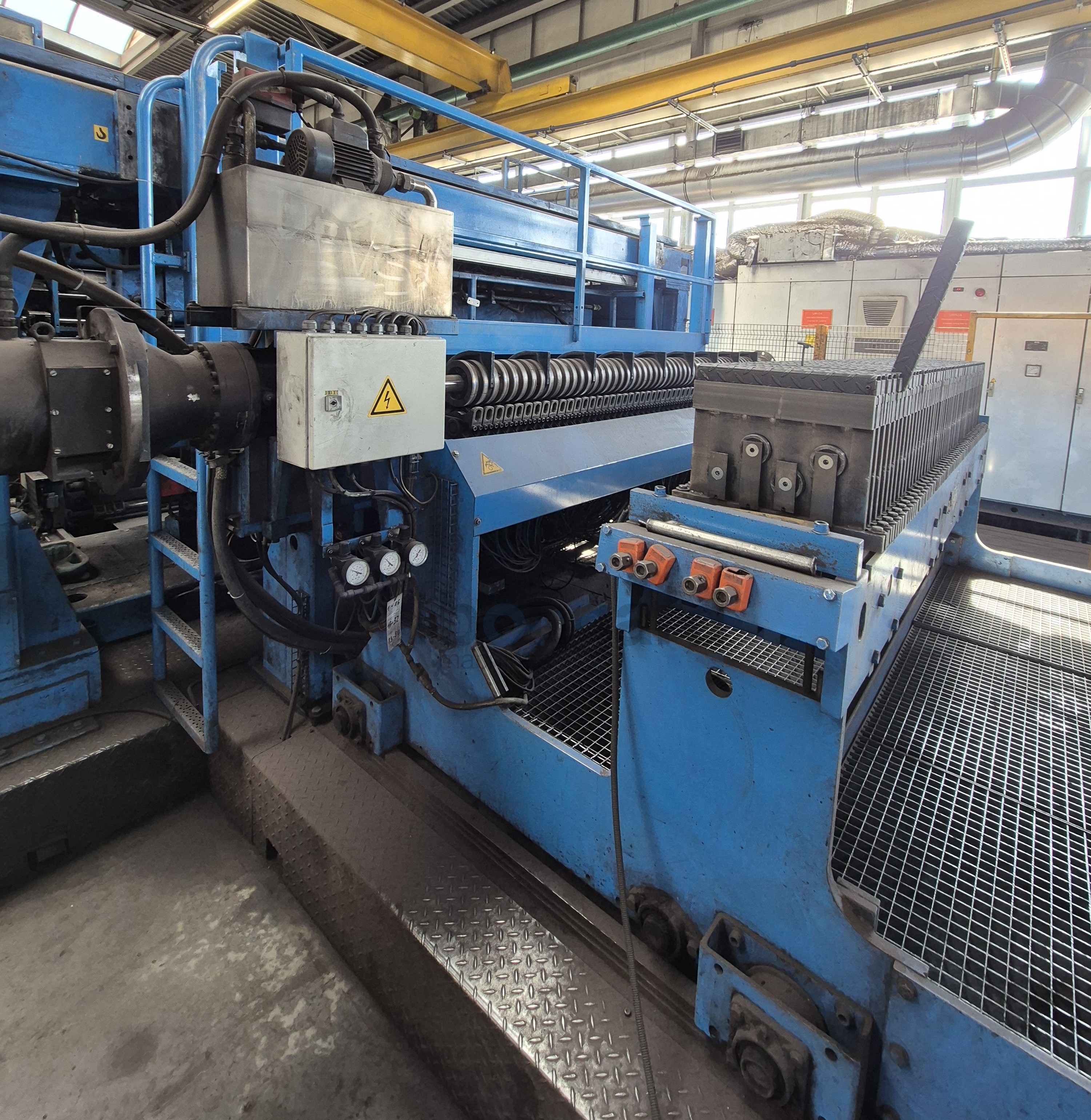

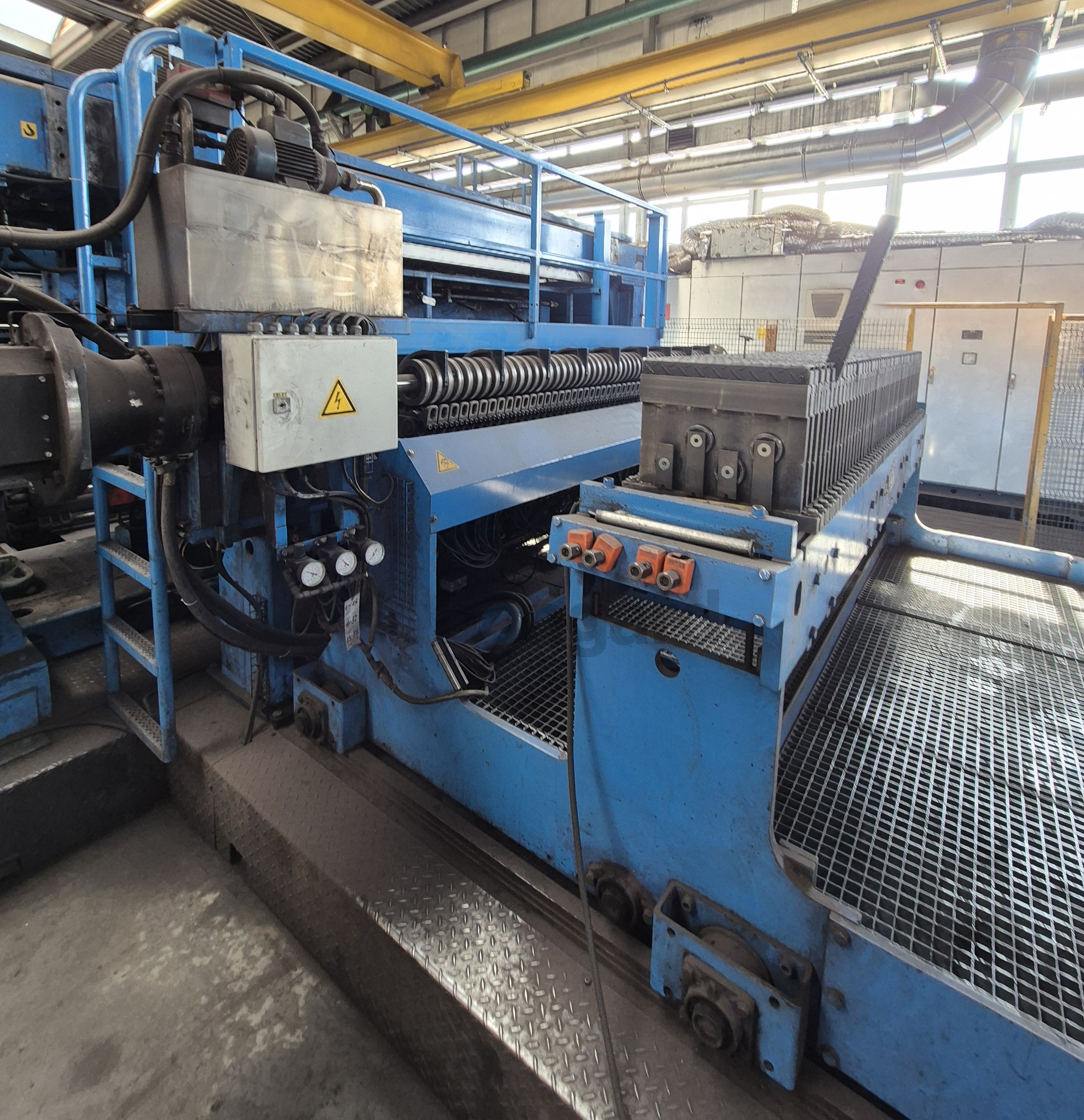

Drahtgitter-Schweißmaschine QC 7/102-RV
Längsdraht Richteinheit, vertikal, DEC 45/102
Längsdraht-Abzugseinheit TL-RV/102
Längsdraht-Richteinheit, horizontal, DEH 45/102
Längsdraht Tendenz-Richteinheit vertikal DEC 45/102
Mattenschere M 34/102
Mattenförderer LT 1/102

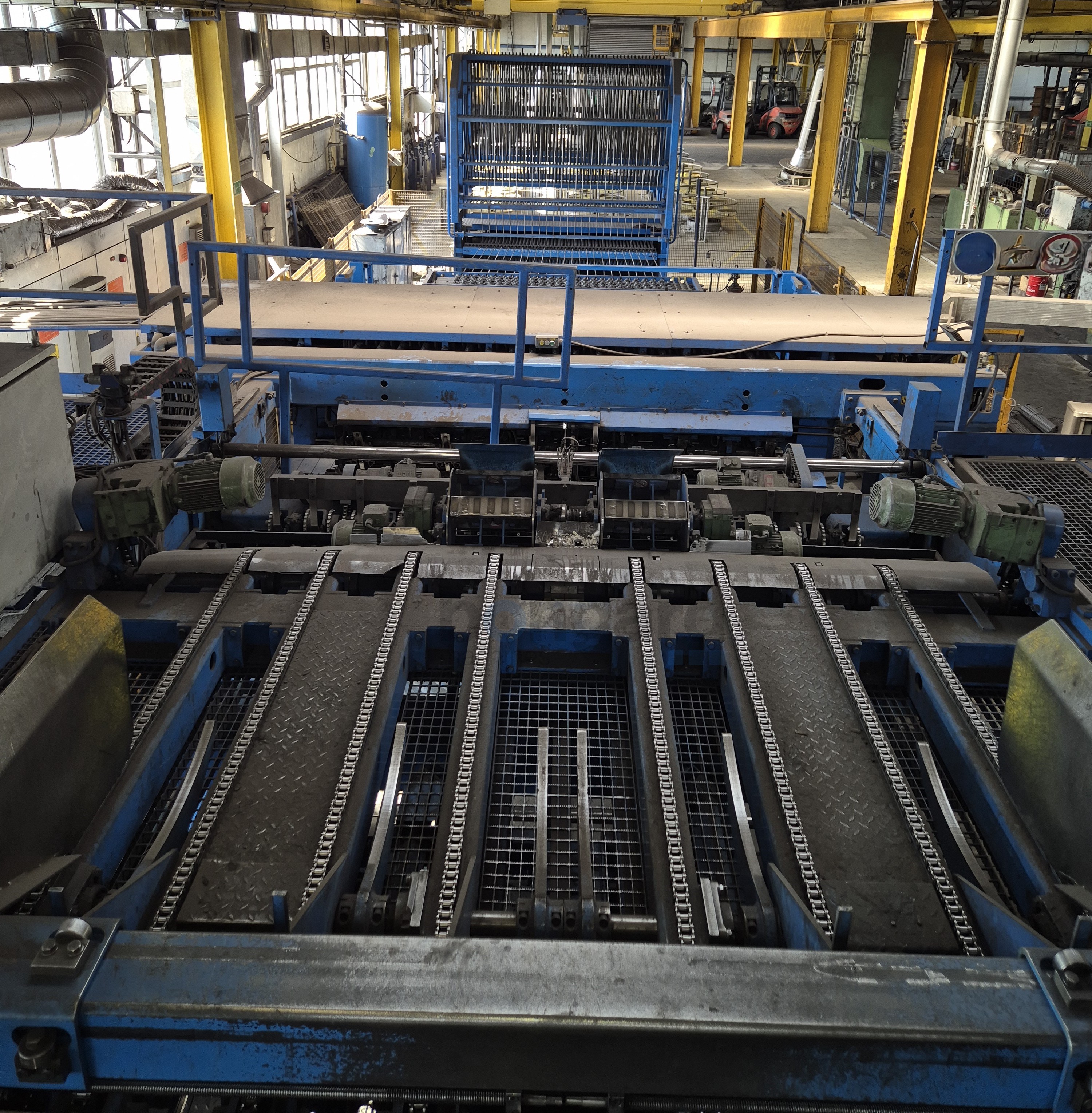

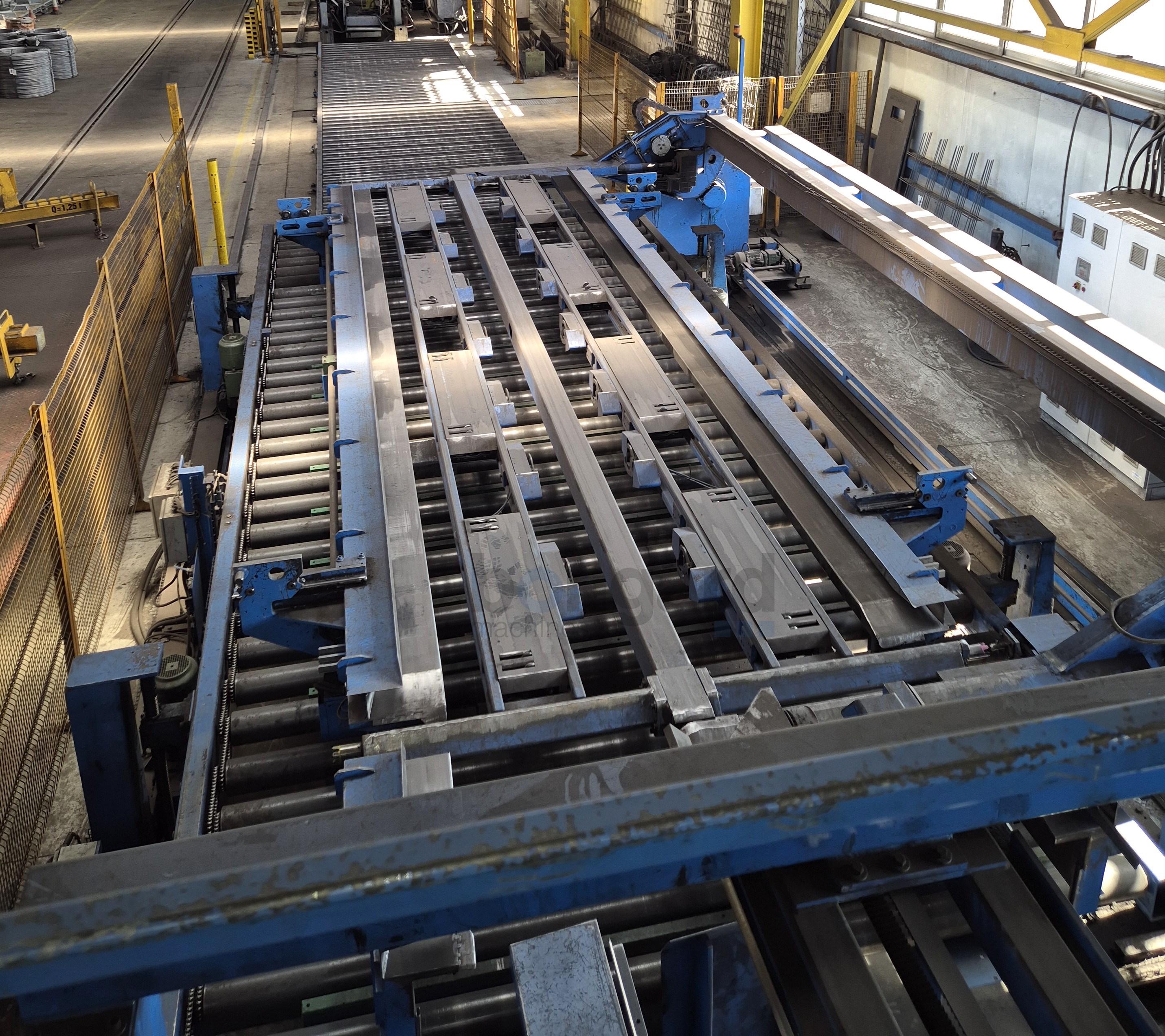

Mattenwender und -stapler, Typ T 8B/102-QC

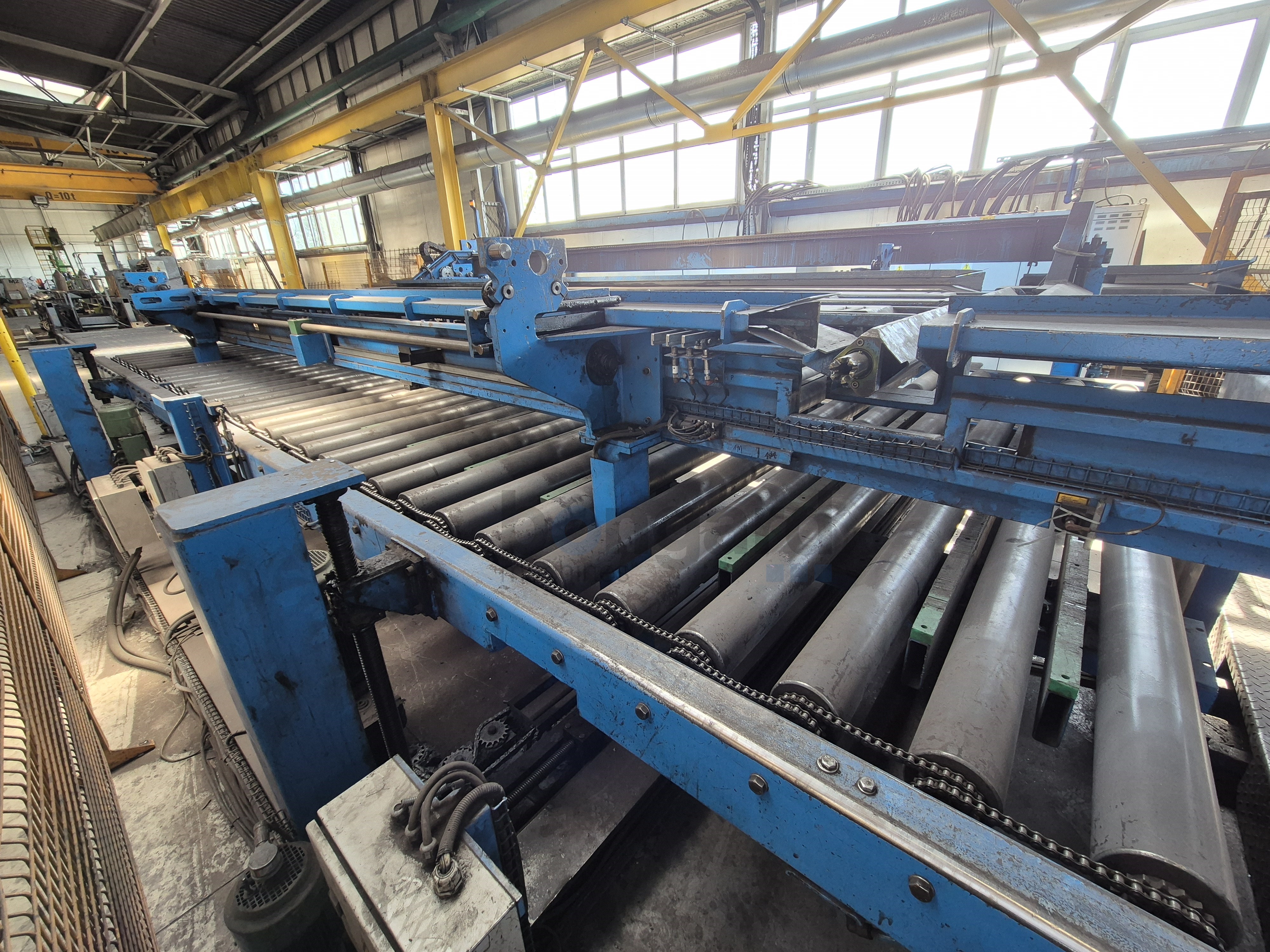

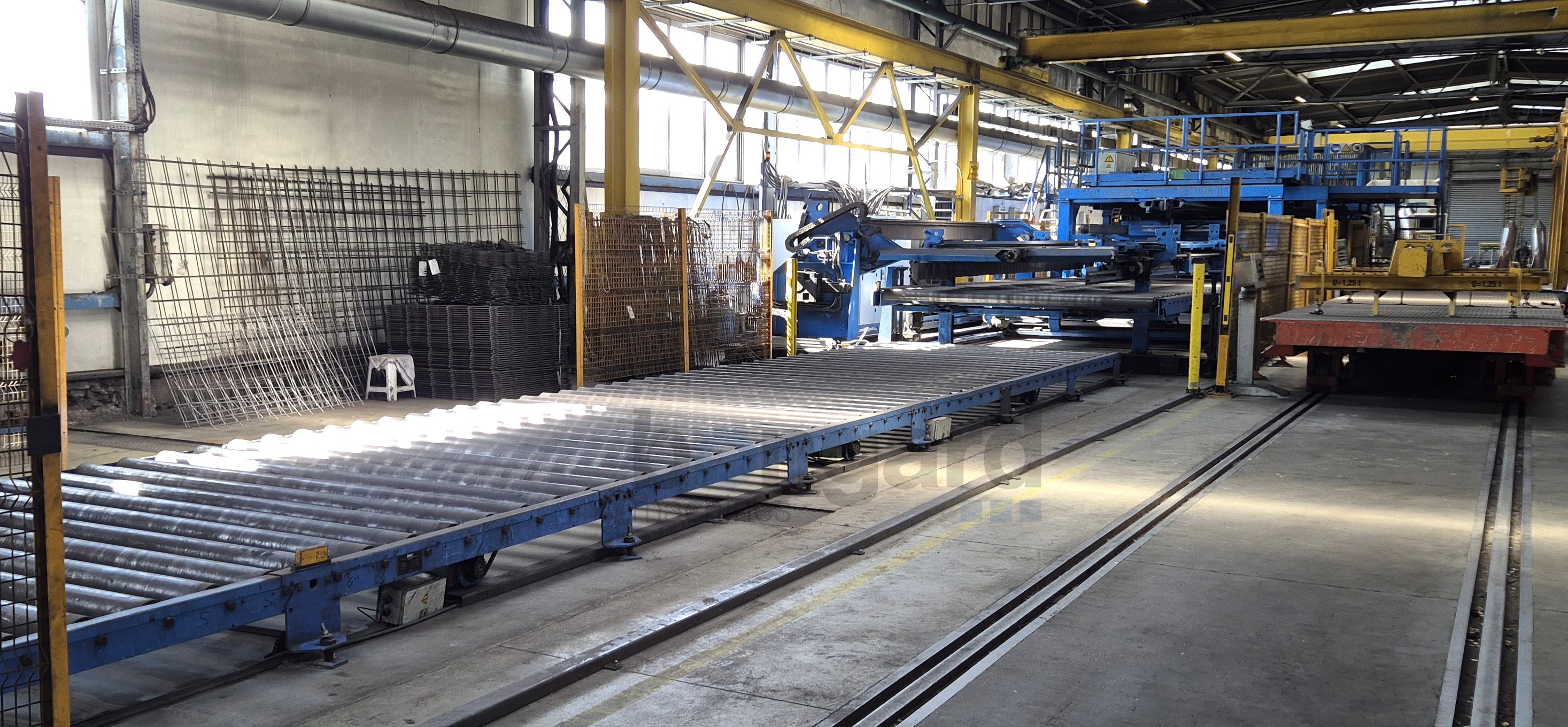

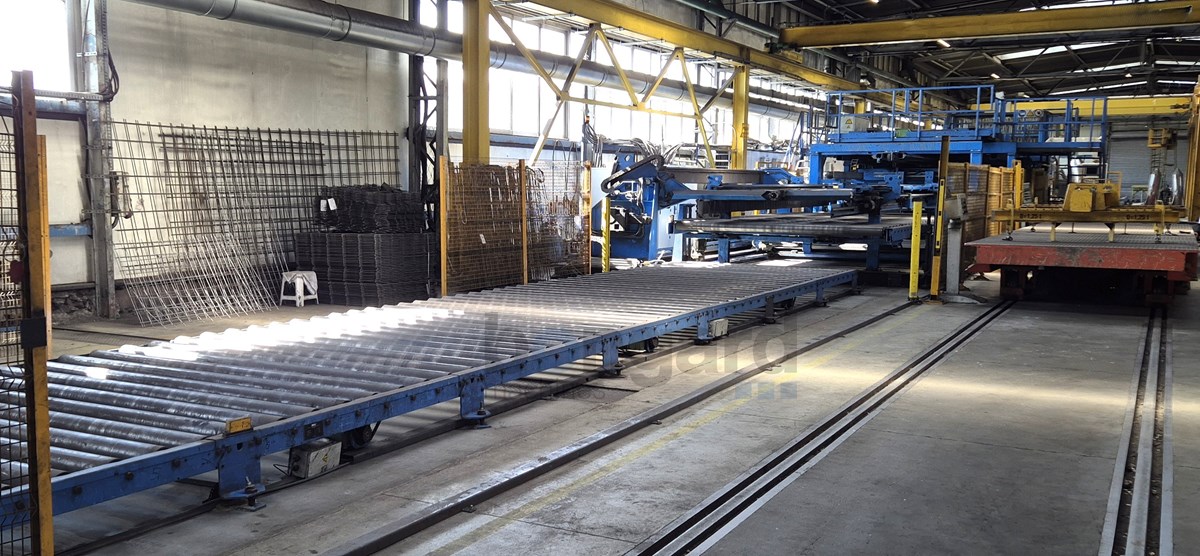

Angetriebene Auslauf-Rollenbahn ROG 13/102
Schutzvorrichtung und Grundrahmen
