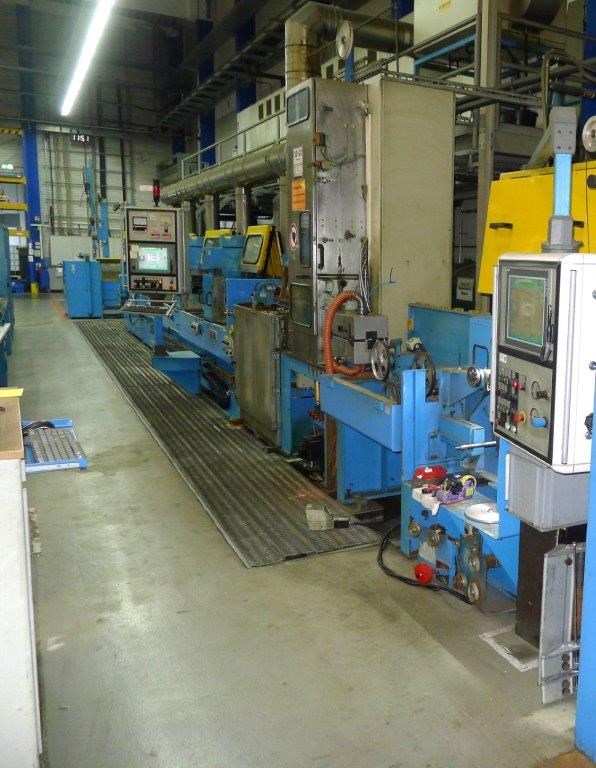

BÜHLER EWT 160-5 Walzanlage
Grundlegende Informationen
- Nummer: 13616
- Steuerung: Siemens S7-400 / Siemens S7-300
Technische Details
- bisher verarbeitetes Material: Cu
- Einsatzzweck: zum Walzen von Rund- auf Fertigmaterial Flachdraht mit naturrunden Kanten, gratfrei, inklusive Plasma Inline Glühe
- Anzahl Gerüste: 5
- Technischer Zustand: installiert, Produktion gestoppt
- Materialbreite min: 1 mm
- Materialbreite max: 12 mm
- Materialstärke min: 0,07 mm
- Materialstärke max: 0,2 mm
- Draht-Ø min: 0,5 mm
- Draht-Ø max: 6 mm
-
Produktionsbeispiele:
0,100 mm x 1,54 mm= 600 m/min.
0,100 mm x 4,08 mm= 600 m/min.
0,100 mm x 6,62 mm= 600 m/min.
0,100 mm x 9,16 mm= 300 m/min.
0,100 mm x 11,70 mm= 300 m/min.
0,200 mm x 1,54 mm= 600 m/min.
0,200 mm x 4,08 mm= 600 m/min.
0,200 mm x 6,62 mm= 600 m/min.
0,200 mm x 9,16 mm= 300 m/min.
0,200 mm x 11,70 mm= 300 m/min - Geschwindigkeit: 10-300 / 10-600 m/min
- Geschwindigkeit max: 600 m/min
- Betriebsspannung: 400 V
- Frequenz: 50 Hz
- Steuerspannung: 230 V
- Elektroschrank: vorhanden
-
Zusatzdaten:
Materialdaten:
Vormaterial: CU weich, Hart
Festigkeit: 250 / 400 N/mm²
Bestehend aus:
BÜHLER Überkopfablauf
BÜHLER Pinolenabwickler
BÜHLER Tänzerspeicher
BÜHLER Richtapparat
BÜHLER Duo-Walzgerüst 1 + 2
BÜHLER Tänzer
BÜHLER Vierrollenwalzapparat
BÜHLER Duo-Walzgerüst 3+4
BÜHLER Mini-Kantenwalze
BÜHLER Abzug mit integrierter Bürsteinrichtung
Plasma Inline-Glühe
BÜHLER Flanschaufspuler
BÜHLER Kühlmittelanlage 1 (Außenkühlung)
BÜHLER Kühlmittelanlage 2 (Capstan-Reinigung)
