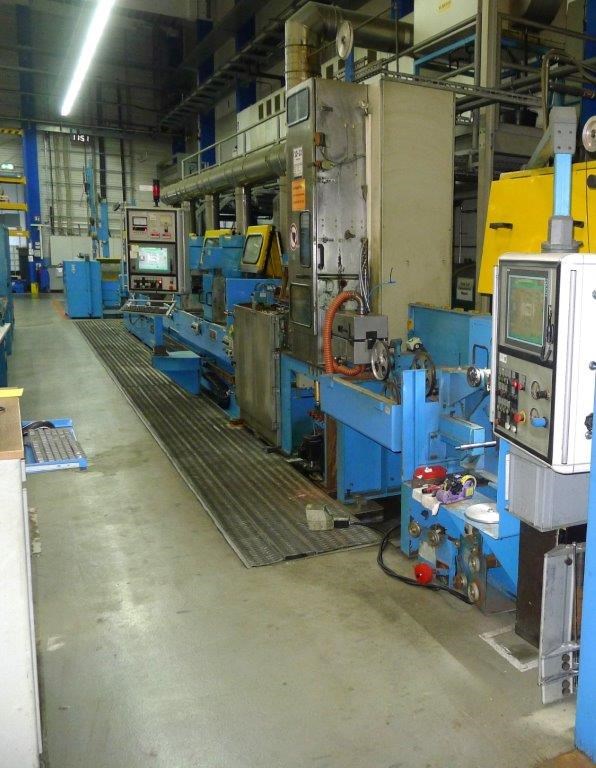

BÜHLER EWT 160-5 rolling line
general information
- Nummer: 13616
- control: Siemens S7-400 / Siemens S7-300
technical details
- up to now used for: Cu
- suitable for: for rolling round to finished material flat wire with natural round edges, burr-free, including plasma inline annealing
- no. of stands: 5
- technical condition: installed, production stopped
- material width min: 1 mm
- material width max: 12 mm
- material thickness min: 0,07 mm
- material thickness max: 0,2 mm
- wire Ø min: 0,5 mm
- wire Ø max: 6 mm
-
examples of production:
0,100 mm x 1,54 mm= 600 m/min.
0,100 mm x 4,08 mm= 600 m/min.
0,100 mm x 6,62 mm= 600 m/min.
0,100 mm x 9,16 mm= 300 m/min.
0,100 mm x 11,70 mm= 300 m/min.
0,200 mm x 1,54 mm= 600 m/min.
0,200 mm x 4,08 mm= 600 m/min.
0,200 mm x 6,62 mm= 600 m/min.
0,200 mm x 9,16 mm= 300 m/min.
0,200 mm x 11,70 mm= 300 m/min - speed: 10-300 / 10-600 m/min
- speed max: 600 m/min
- operation voltage: 400 V
- frequency: 50 Hz
- control voltage: 230 V
- electrical cabinet: existent
-
additional data:
Material data:
Primary material: CU soft, hard
Strength: 250 / 400 N/mm²
consisting of:
BÜHLER overhead-type pay-off
BÜHLER pintle-type pay-off
BÜHLER dancer accumulator
BÜHLER straightening device
BÜHLER duo rolling mill 1 + 2
BÜHLER dancer
BÜHLER four roll mill
BÜHLER duo rolling mill 3+4
BÜHLER miniature edge roller
BÜHLER pay-off with integrated brush device
Plasma Inline anealer
BÜHLER Flange spooler
BÜHLER cooling unit (outside cooling)
BÜHLER cooling unit (capstan cleaning)
