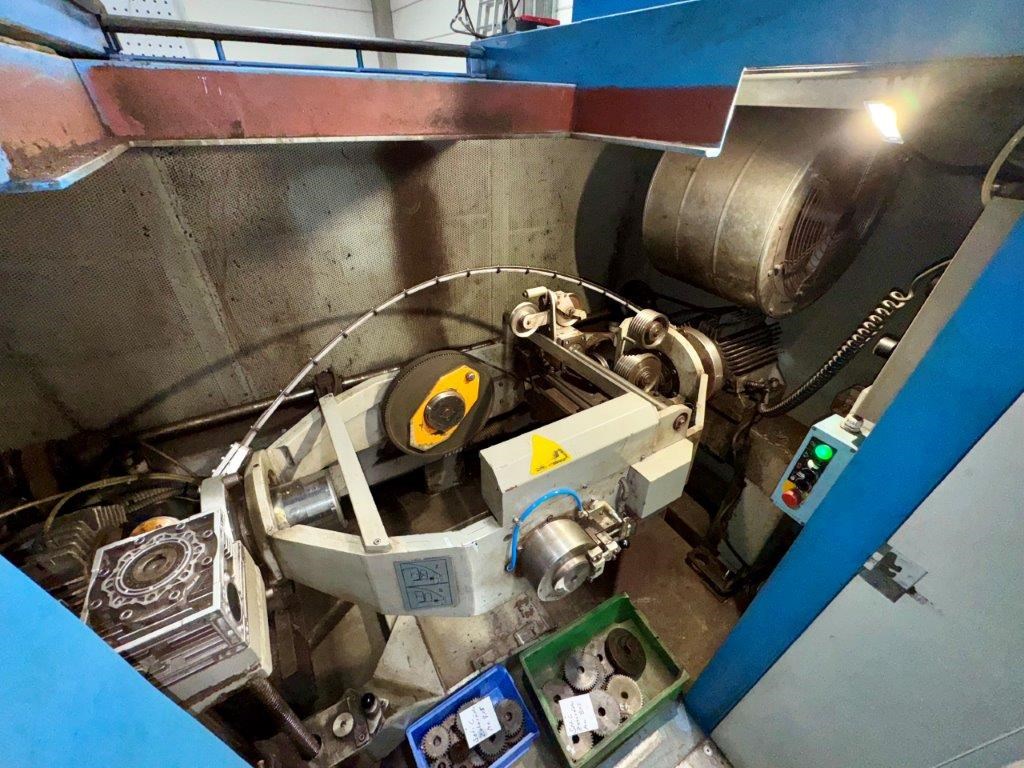

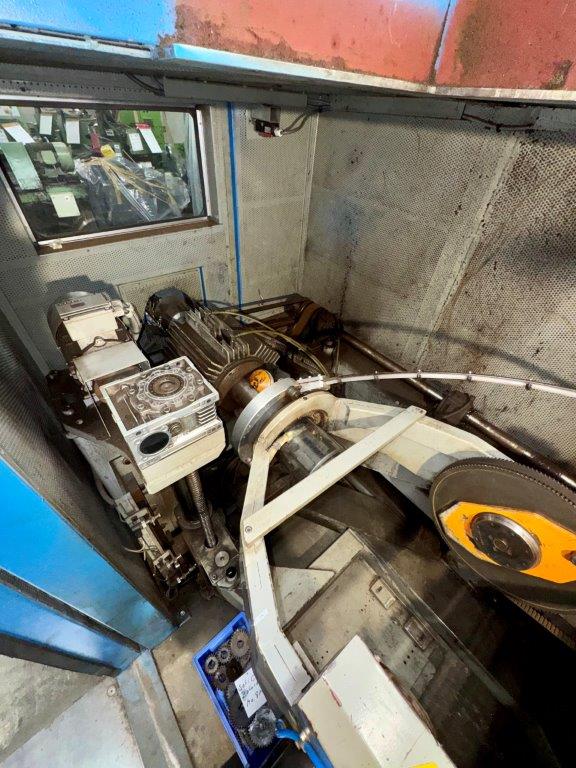

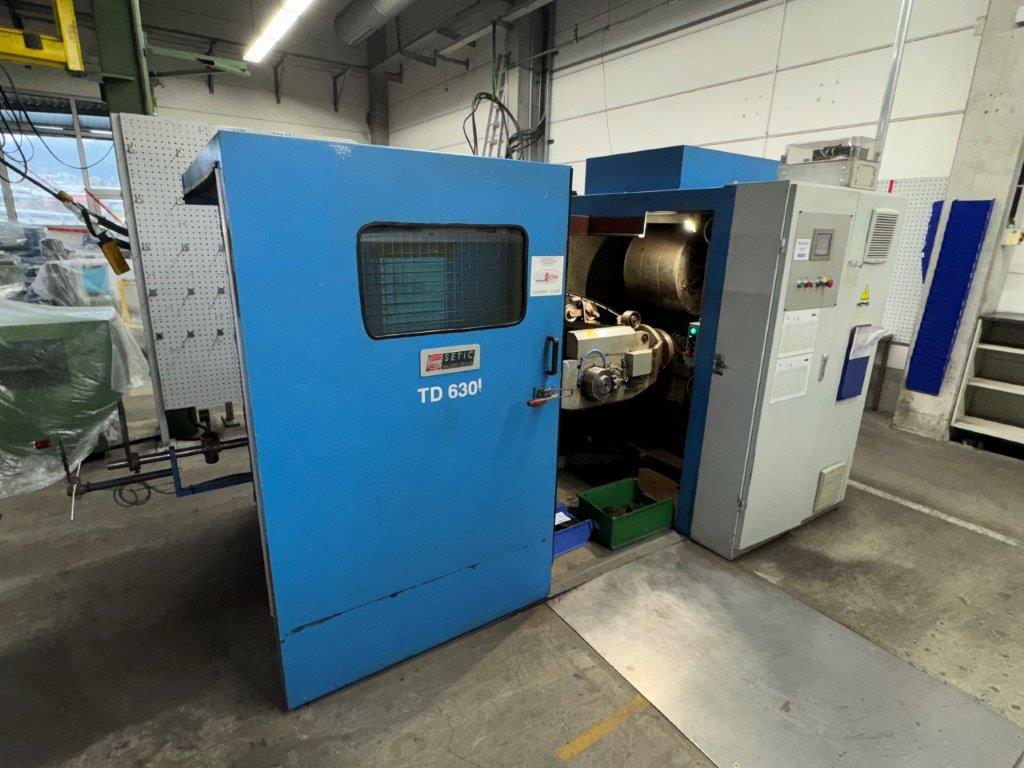

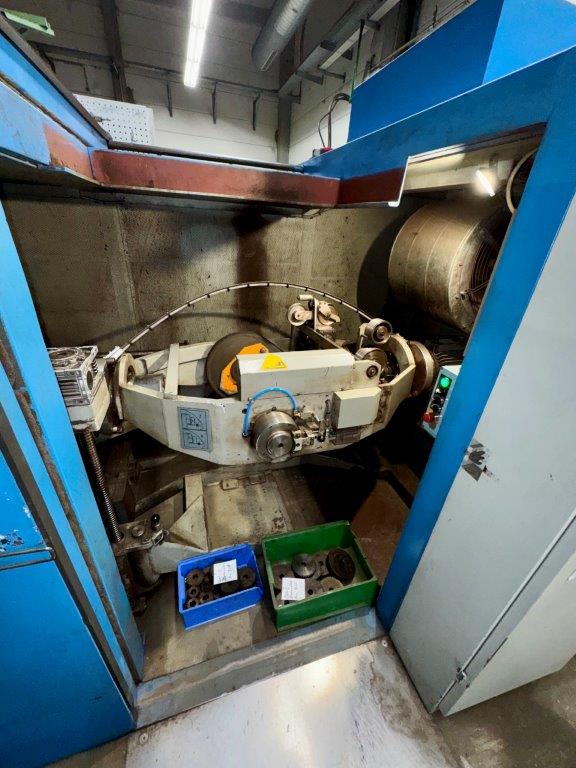

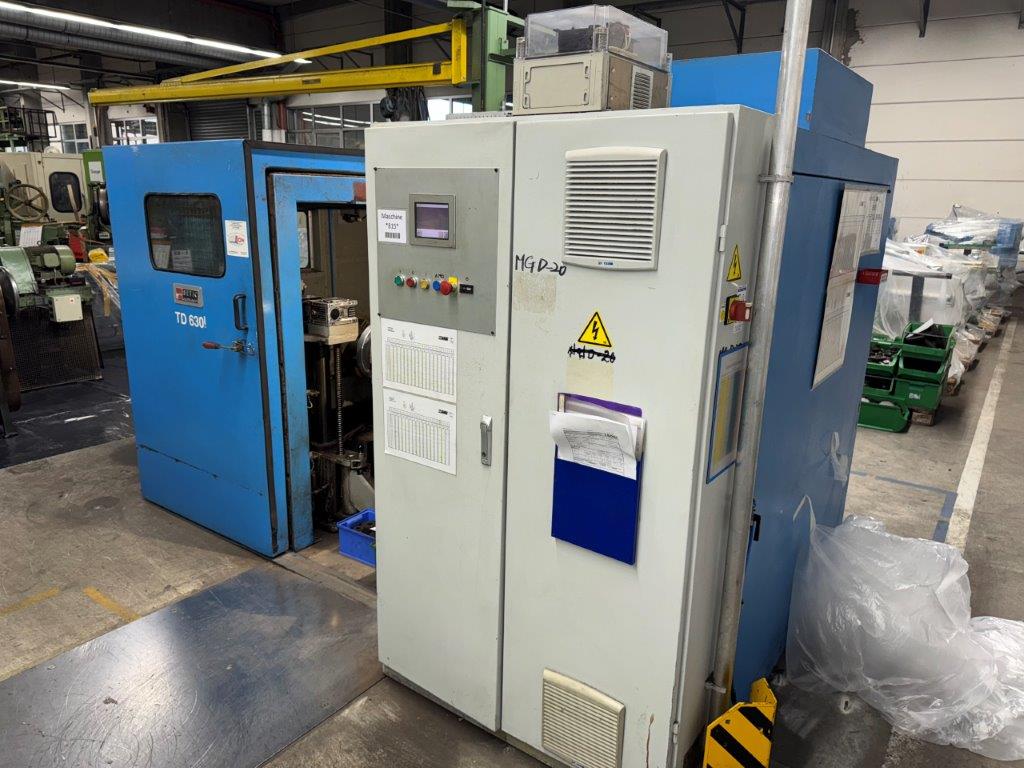

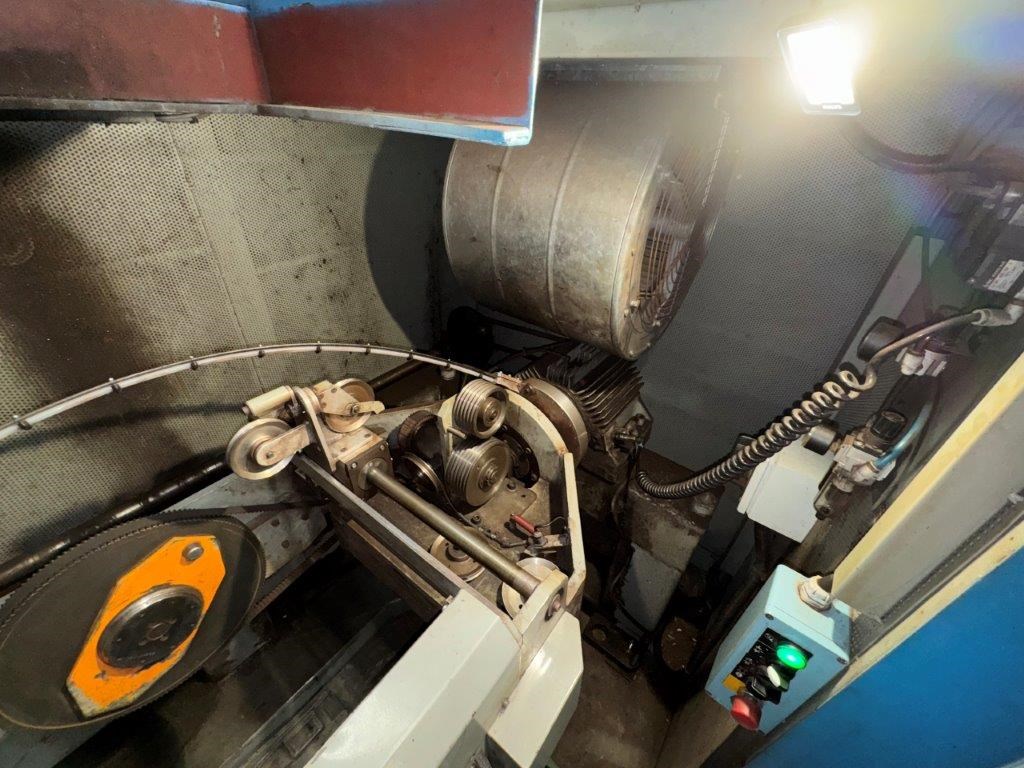

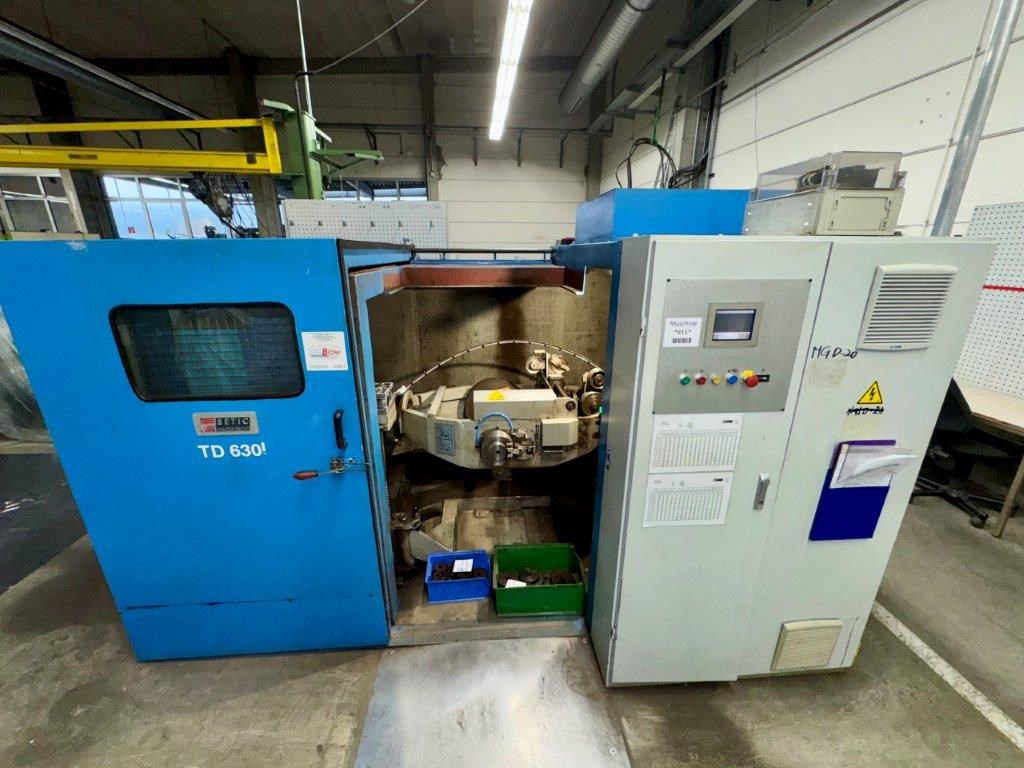

SETIC TD630i toronneuse double torsion
informations de base
- Nummer: 13214
- contrôle: Siemens S7-200
détails techniques
- matériel travaillé jusqu'à présent: copper wires
- torsions / min: 6500
- état technique: instaled, production stoped
- Ø joue bobine de réception: 560 - 630 mm
- Ø noyau bobine de réception: min 224 mm
- largeur totale bobine de réception: 475 mm
- capacité bobine de réception: 650 kg
- section du cordon min: 0,06 mm²
- section du cordon max: 6 mm²
- Ø câble max: 5 mm
- pas de câblage min: 6,2 mm
- pas de câblage max: 100 mm
-
example de production:
- Production of strands from Ø-0,08 mm copper wires and Unilay 19 or 37 wires strands from 0,10 mm.
- Cross section from 0,06 to 6,0 mm² (flexible bunch), up to 4 mm² for 7 and 19 wires.
- Stranding of 7 wires with a min. Ø-0,10 mm.
- Stranding of 7 wires, 19 or 37 wires Unilay strands of hard or annealed copper.
- Laying up of 2 up to 8 insulated conductors with use of a special bow (option). Maximum diameter 5 mm
- vitesse max: 300 m/min
- mode d'entraînement: moteur CA
- Puissance du moteur de l arc: 18,5 kW
- vitesse de rotation de l'arc: 2630 min⁻¹
- tension de service: 3x380 V
- fréquence: 50-60 Hz
- tension de commande: 24 V
- armoire électrique: disponible
- dispositif de levage et lamage: disponible
- dévidoir: non disponible
- sens de production: de gauche à droite
- dérangement de pas de câblage: engrenage
- cabine de isolation phonique: disponible
se compose de

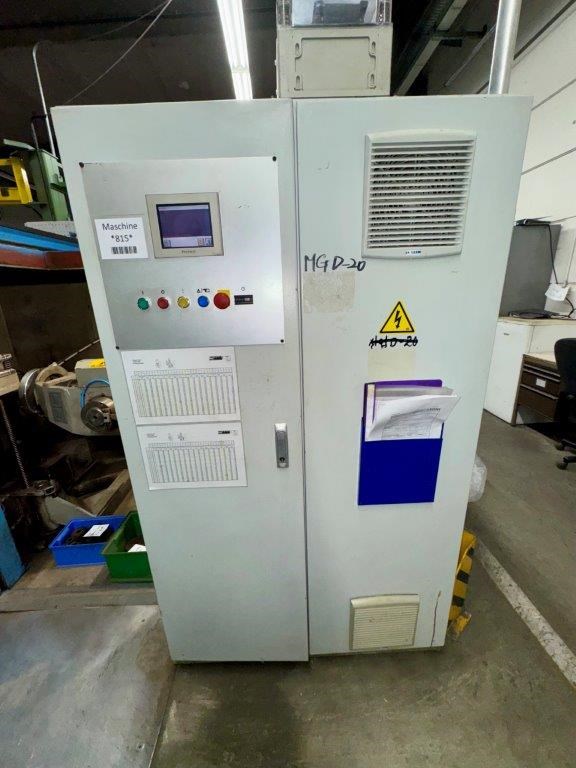

armoire électrique
