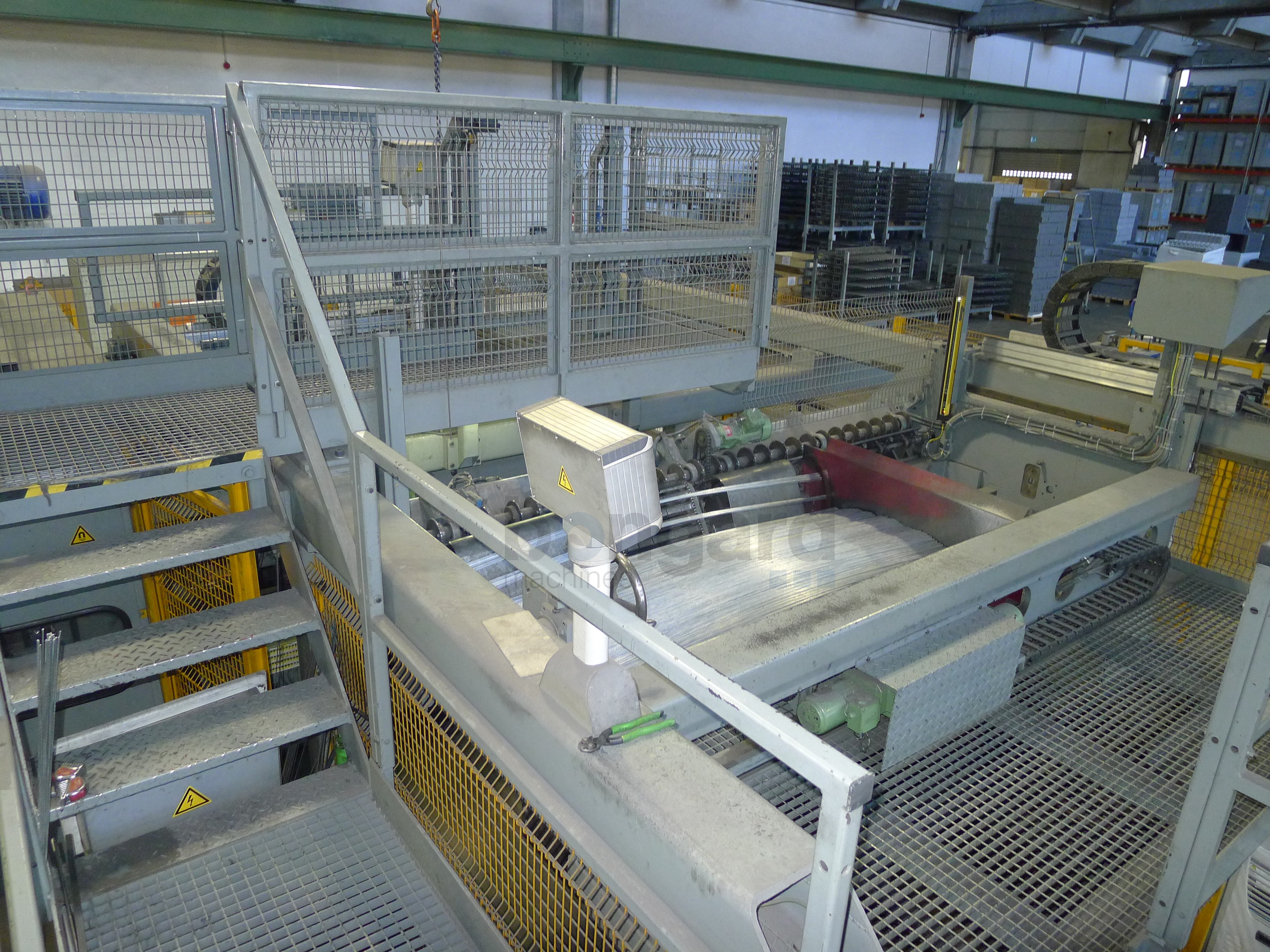

EVG IM-QC 72 soudeuse de treillis
informations de base
- Nummer: 13921

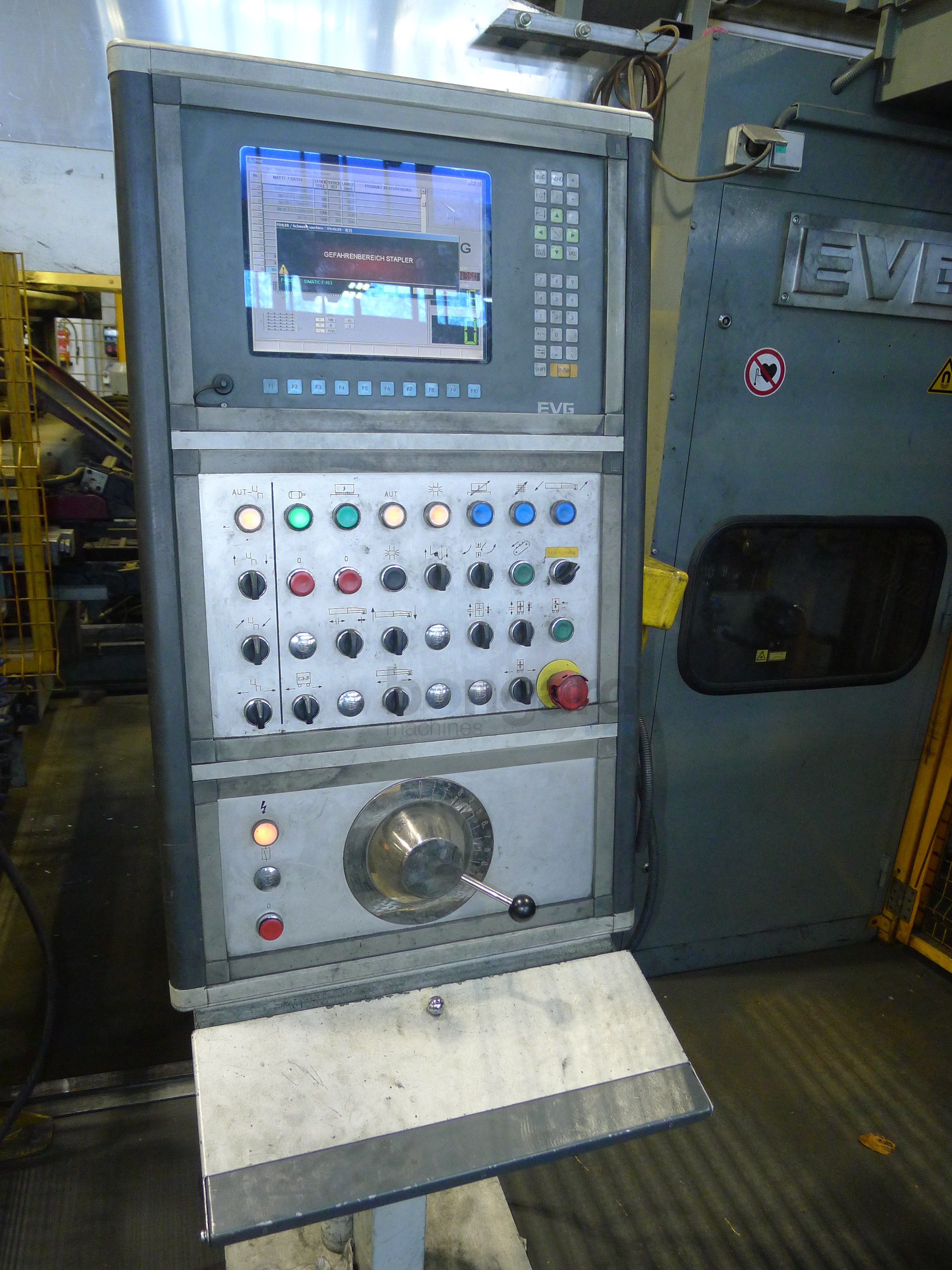

- contrôle: Siemens S7-400
détails techniques
- matériel travaillé jusqu'à présent: bare and galvanized wire
- approprié pour: production of fencing mesh and industrial mesh
- état technique: Line has been in production until 5.01.2026, dismantled and strored
- Ø de fil longitudinal min: 2 mm
- Ø de fil longitduinal max: 6 mm
- Ø de fil transversal min: 2 mm
- Ø de fil transversal max: 6 mm
- cycles (fil transversal) min / max: 120
- largeur de treillis max: 1700 mm

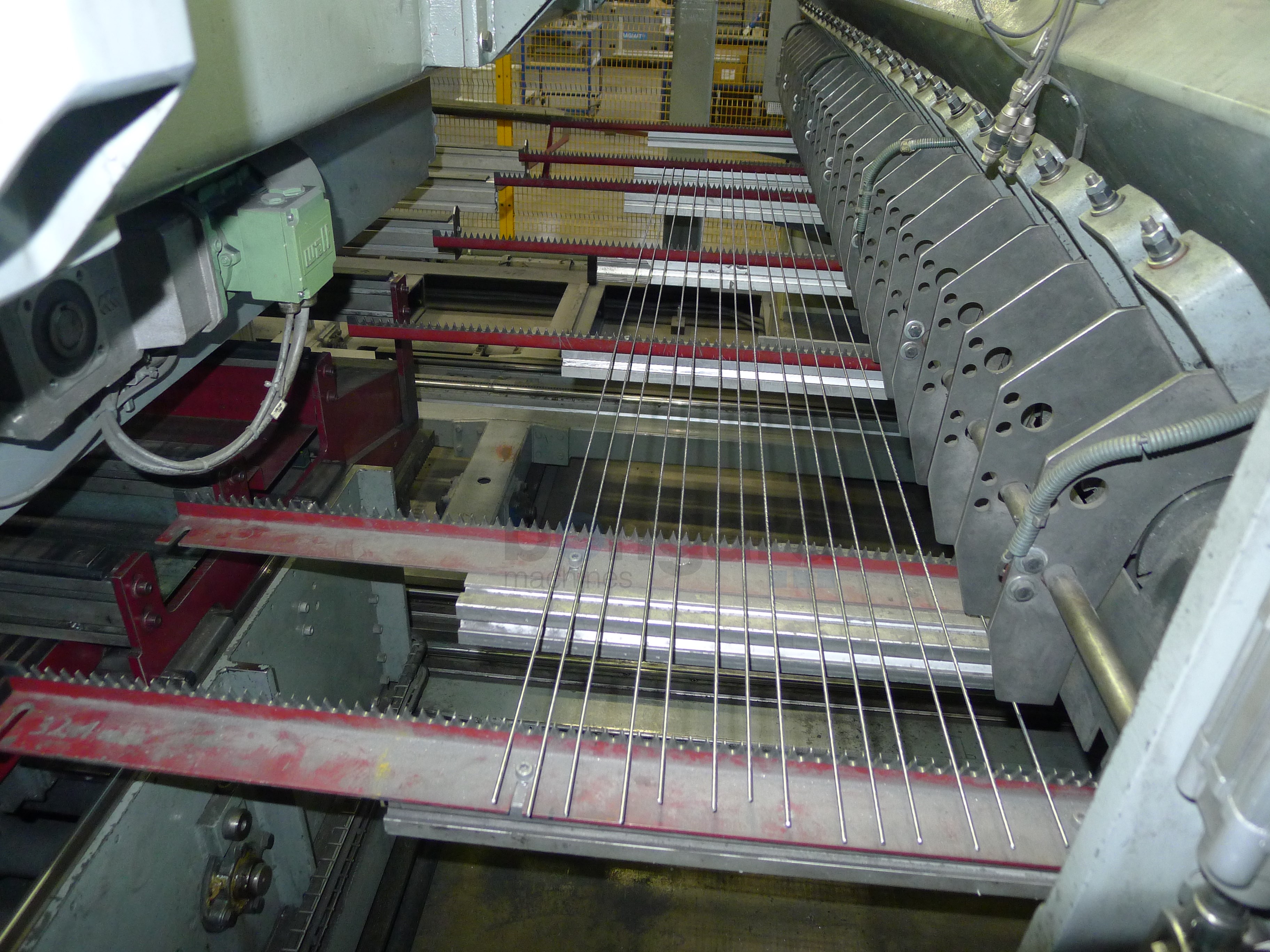

- alimentation de fil longitudinal: des barres dressées

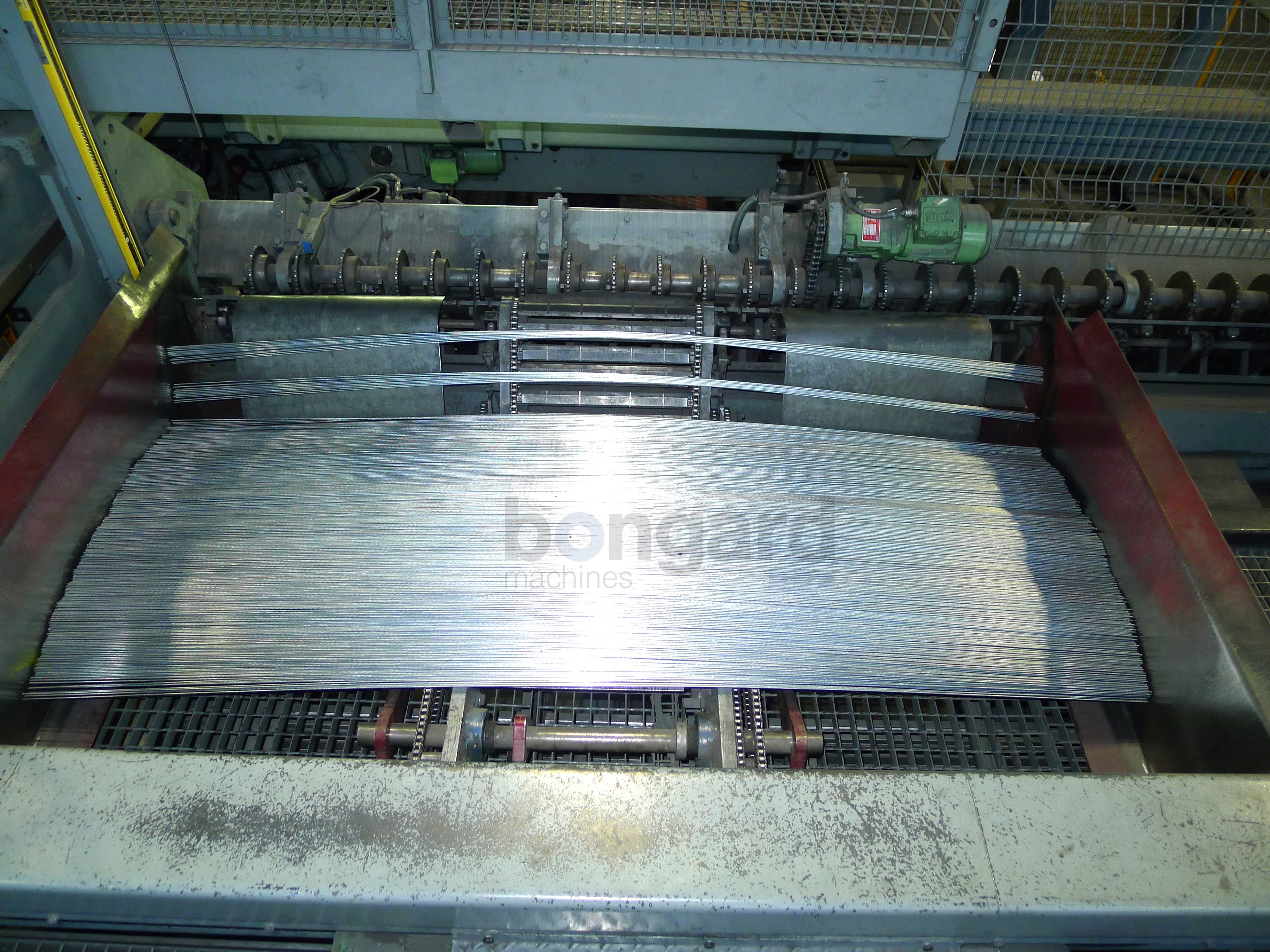

- apport de fil transversal: des barres dressées
- distance de fil longitudinal min: 25 mm
- distance de fil transversal min: 12,5 mm
- distance de fil transversal max: 1500 mm

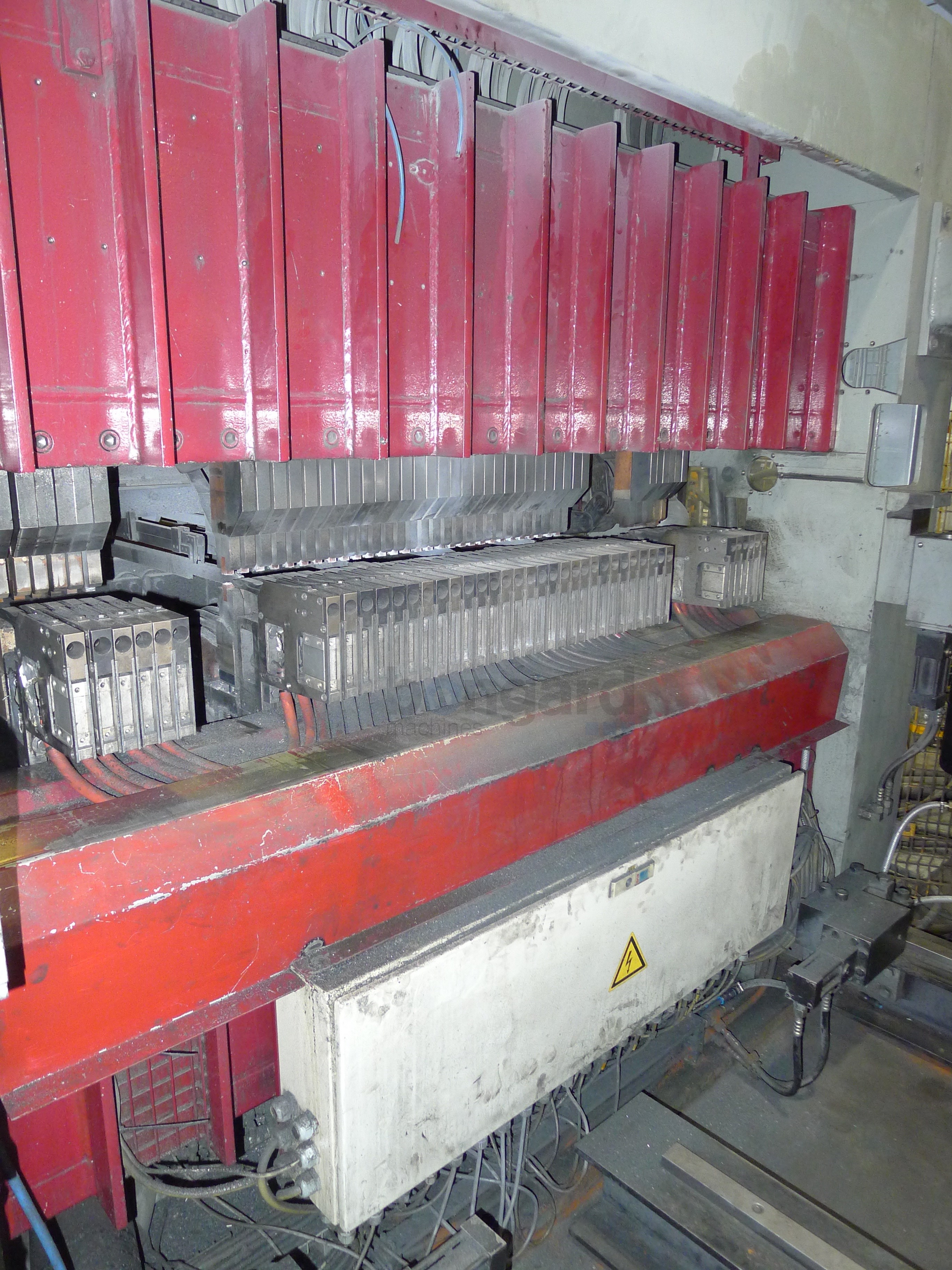

- no. de transformateur de soudage: 8

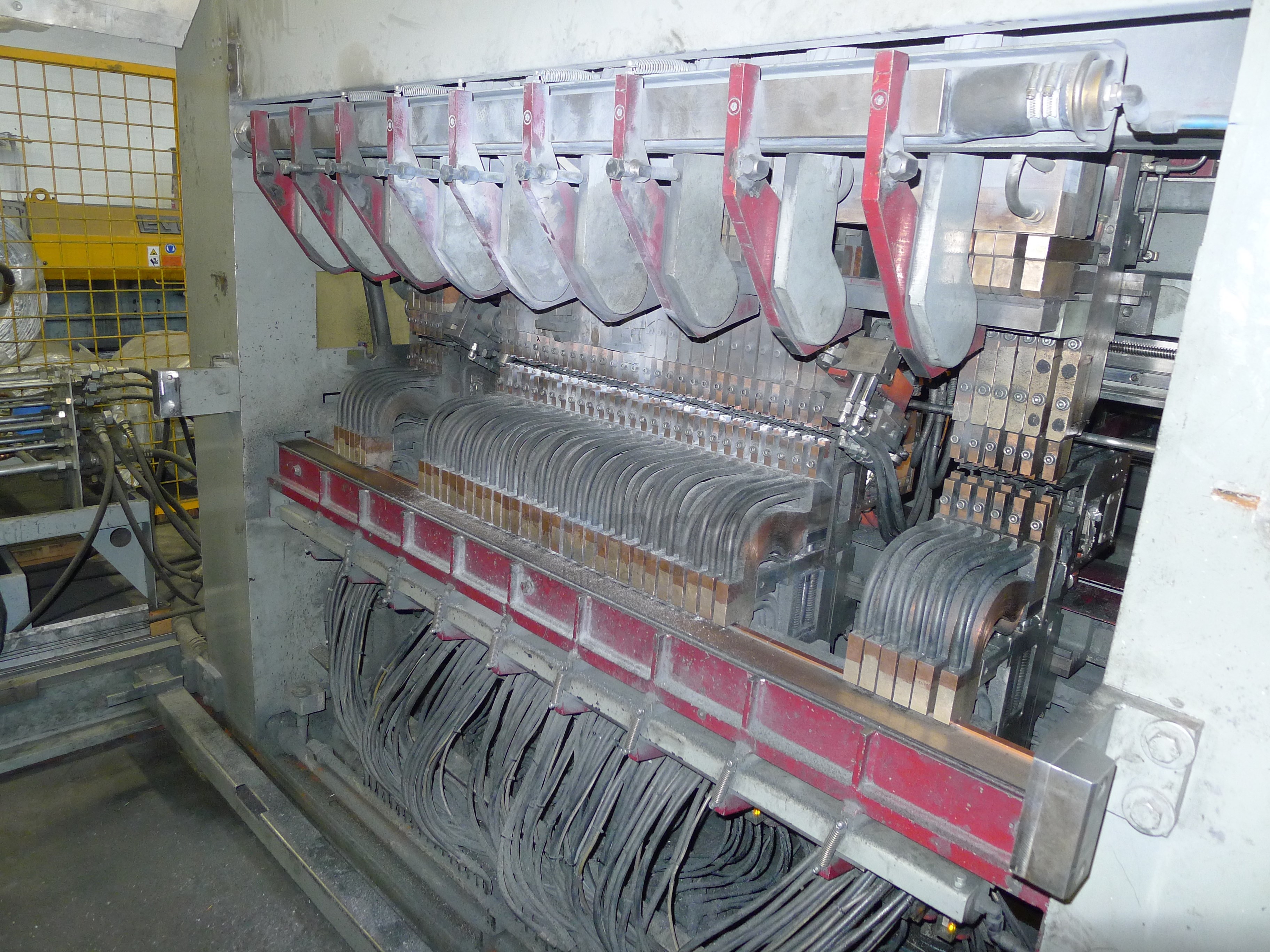

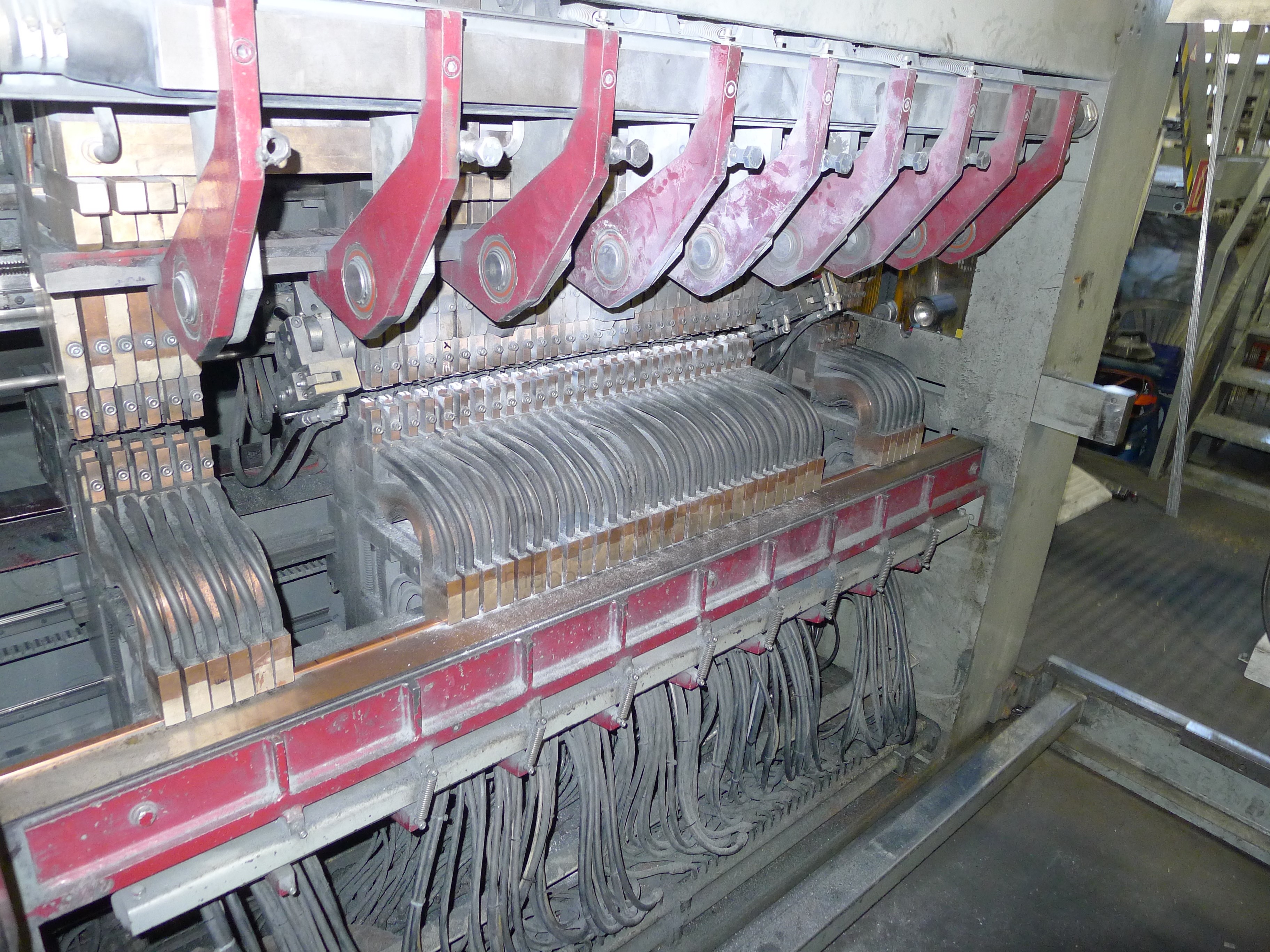

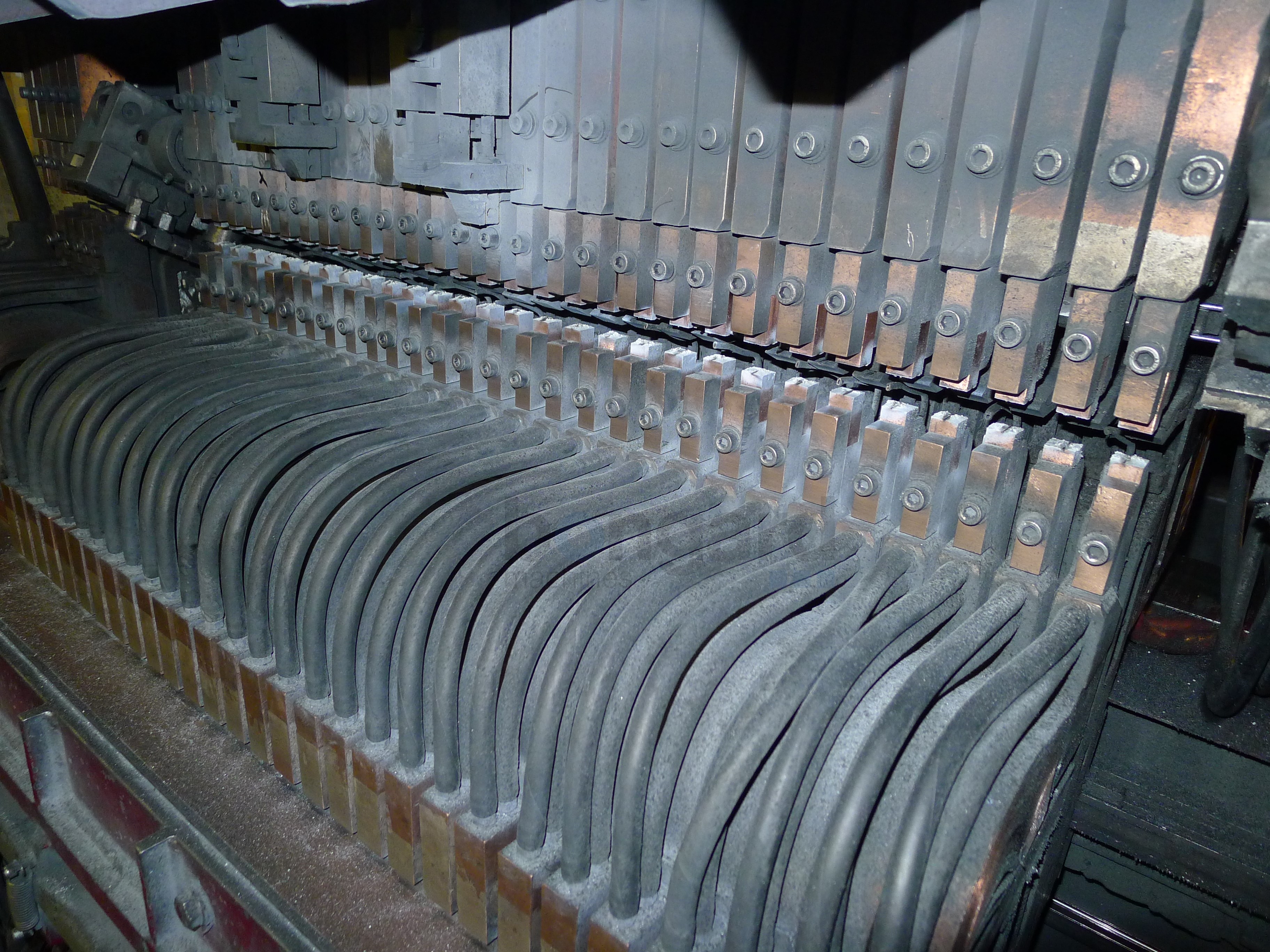

- no. de support d'électrode: 41
- largeur de treillis soudeur max: 1600 mm
- longueur de treillis max: 3000 mm
- cisaille de treillis: disponible
- chariot de treillis: disponible

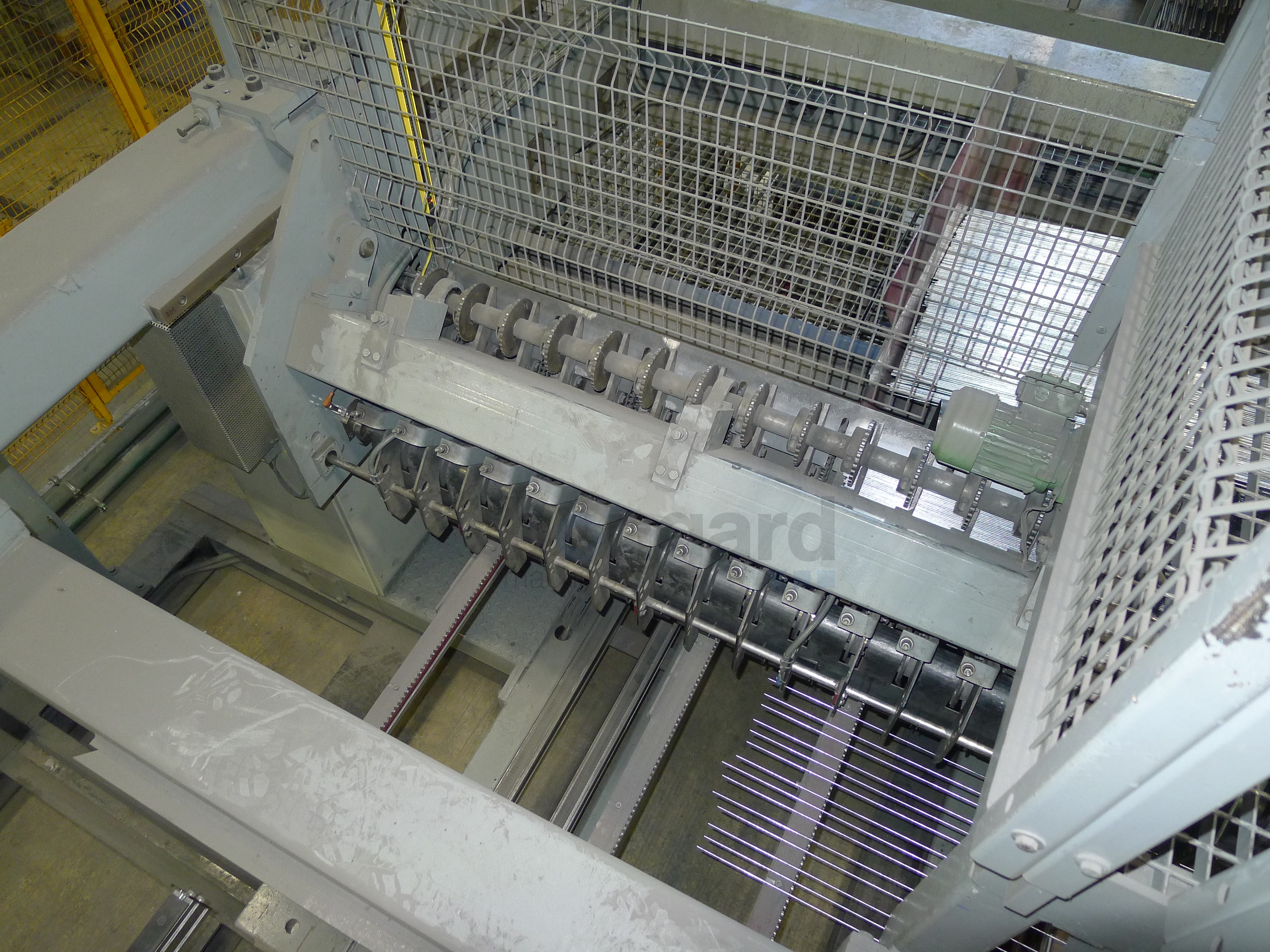

- chargeur de fil transversal: disponible
- puissance: 122 kVA
- puissance connectée totale: 900 kVA
- tension de service: 3x400 V
- fréquence: 50 Hz
- tension de commande: 230 /24 V

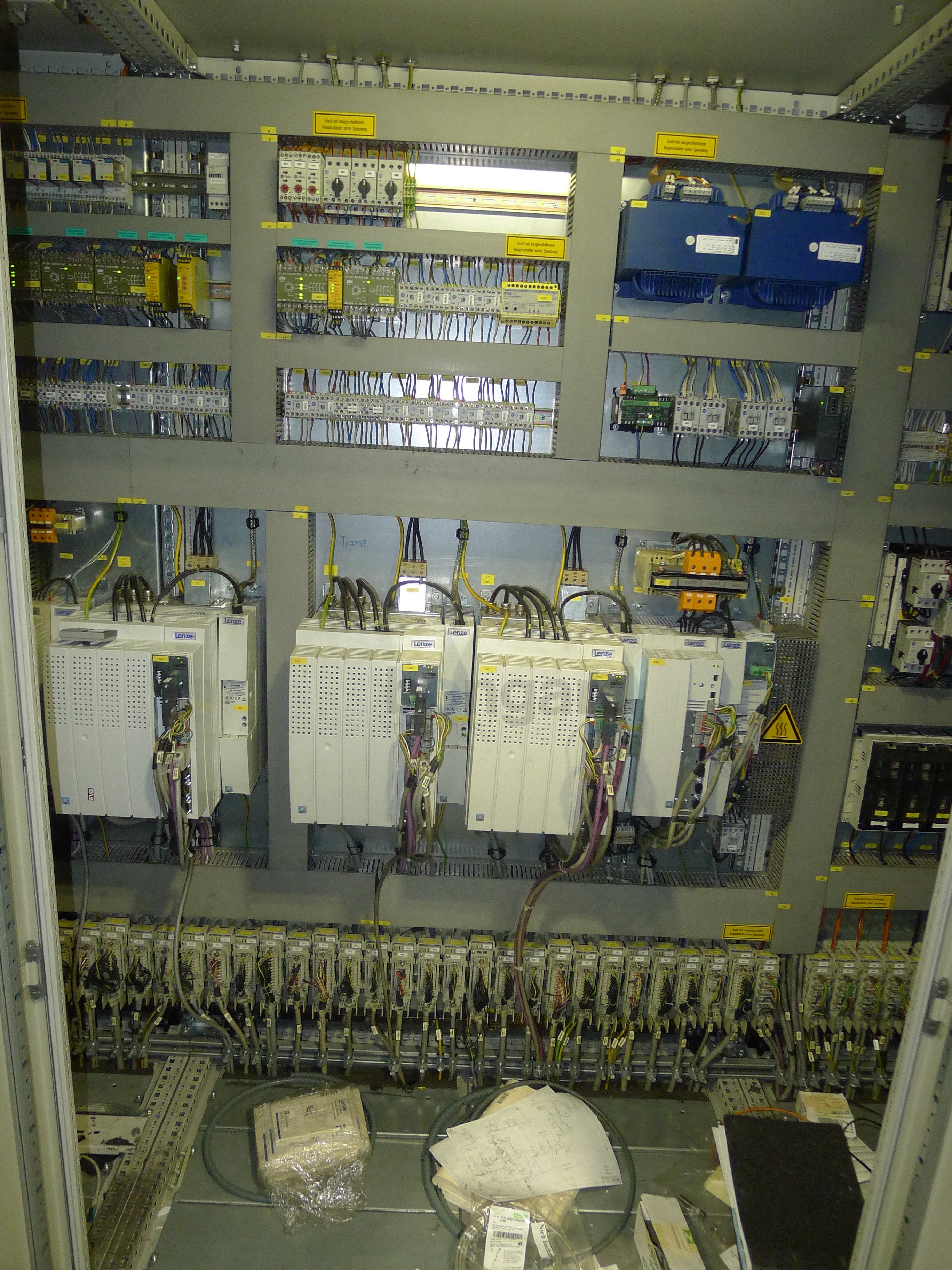

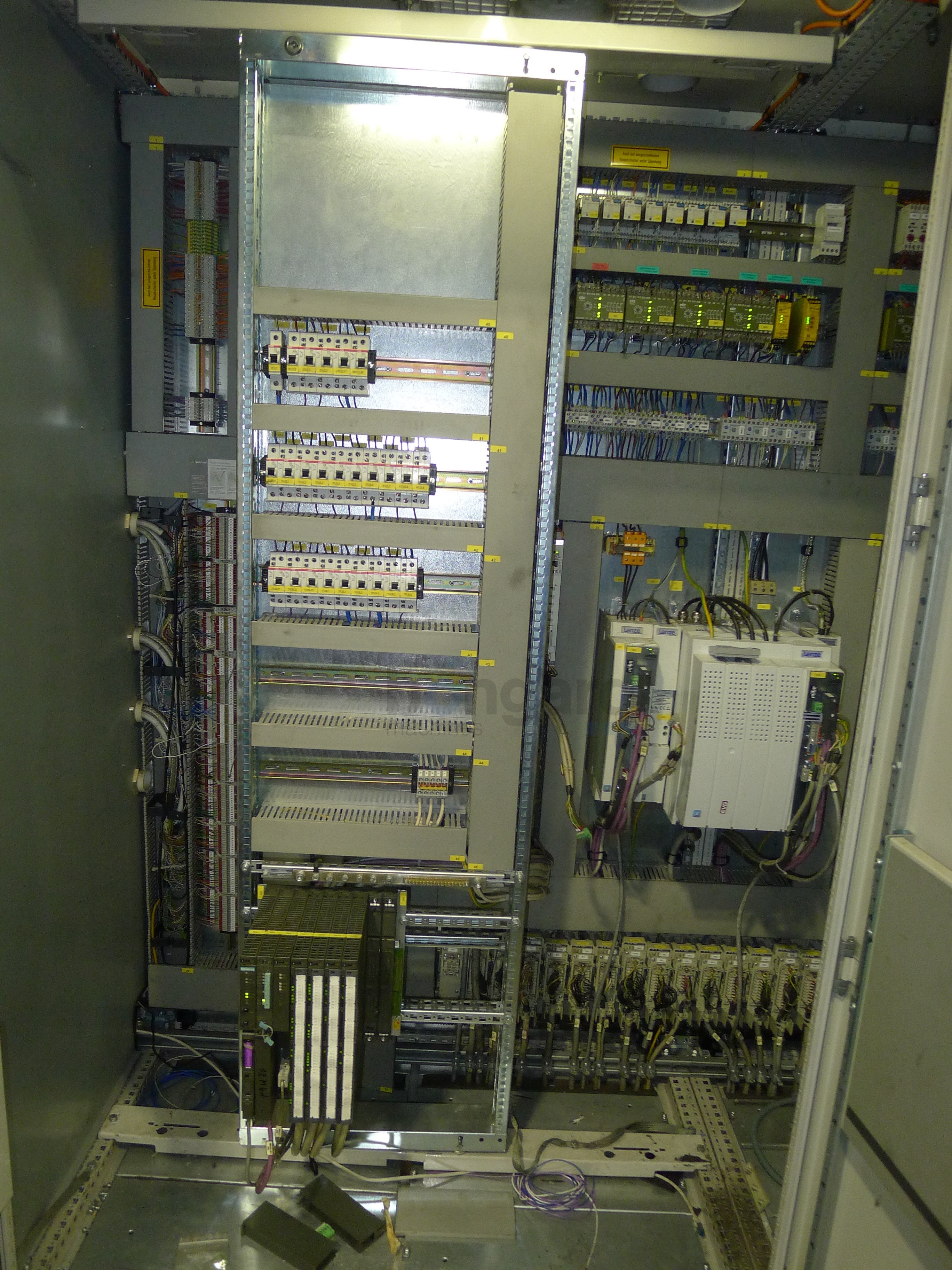

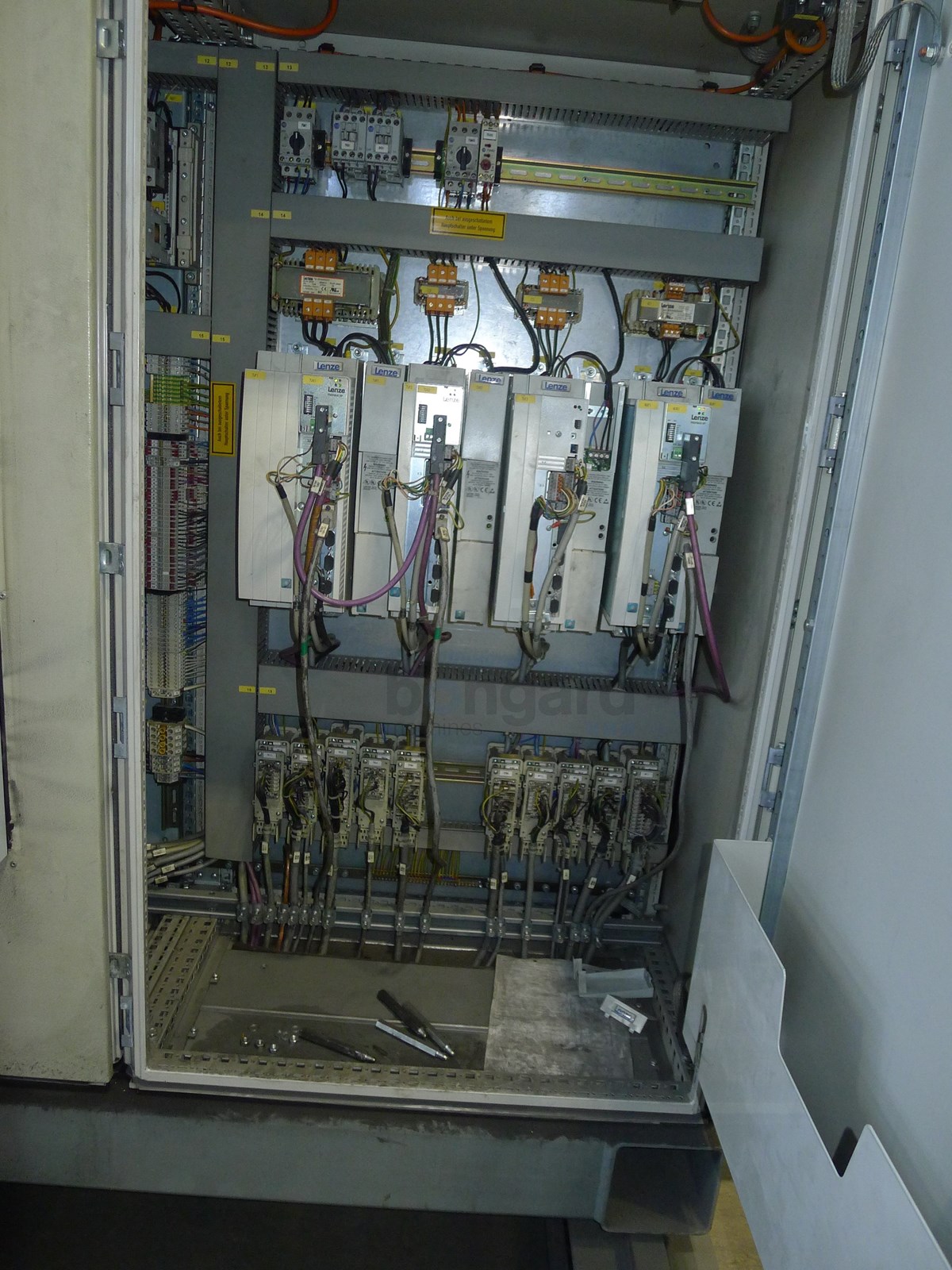

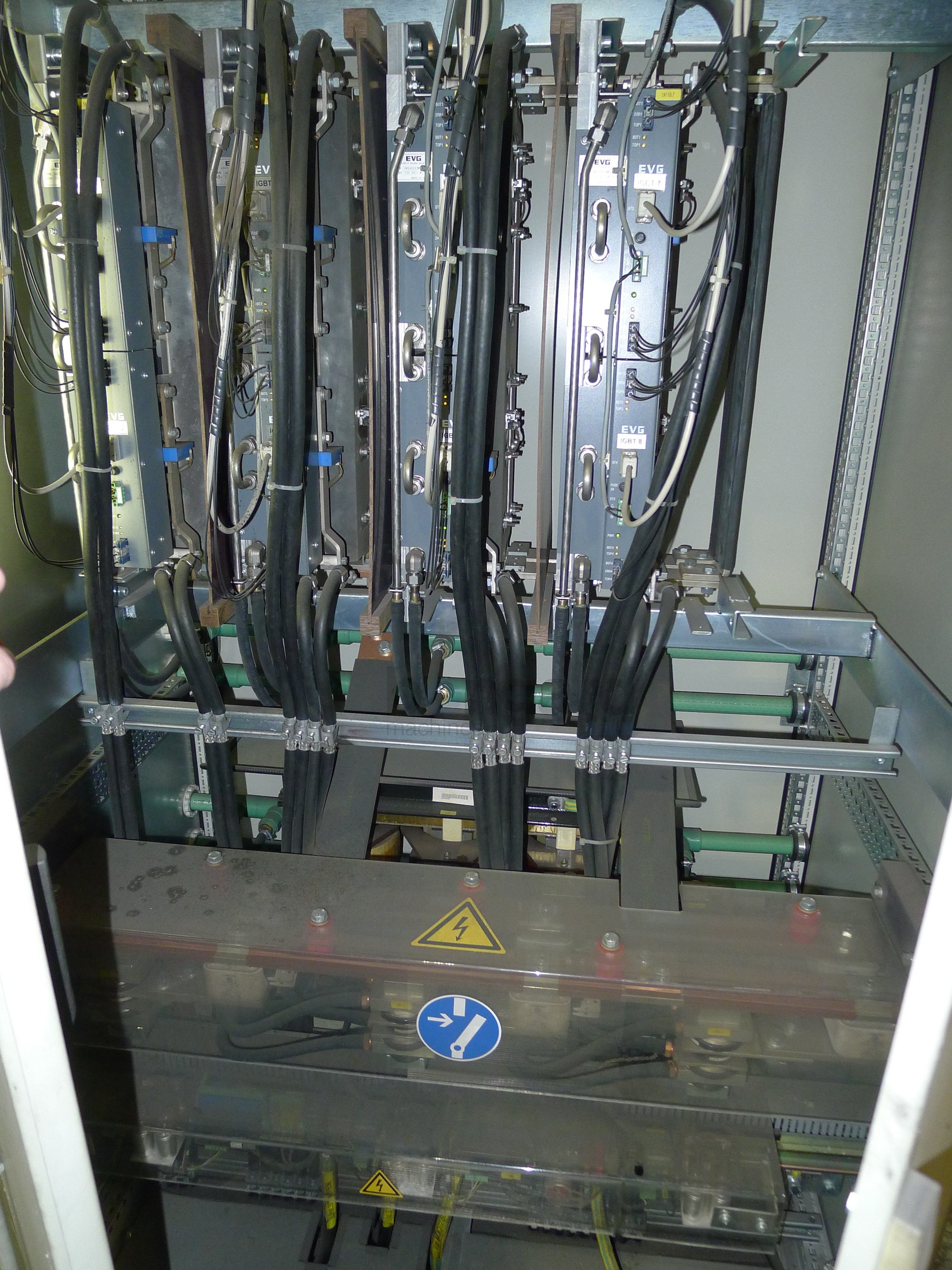

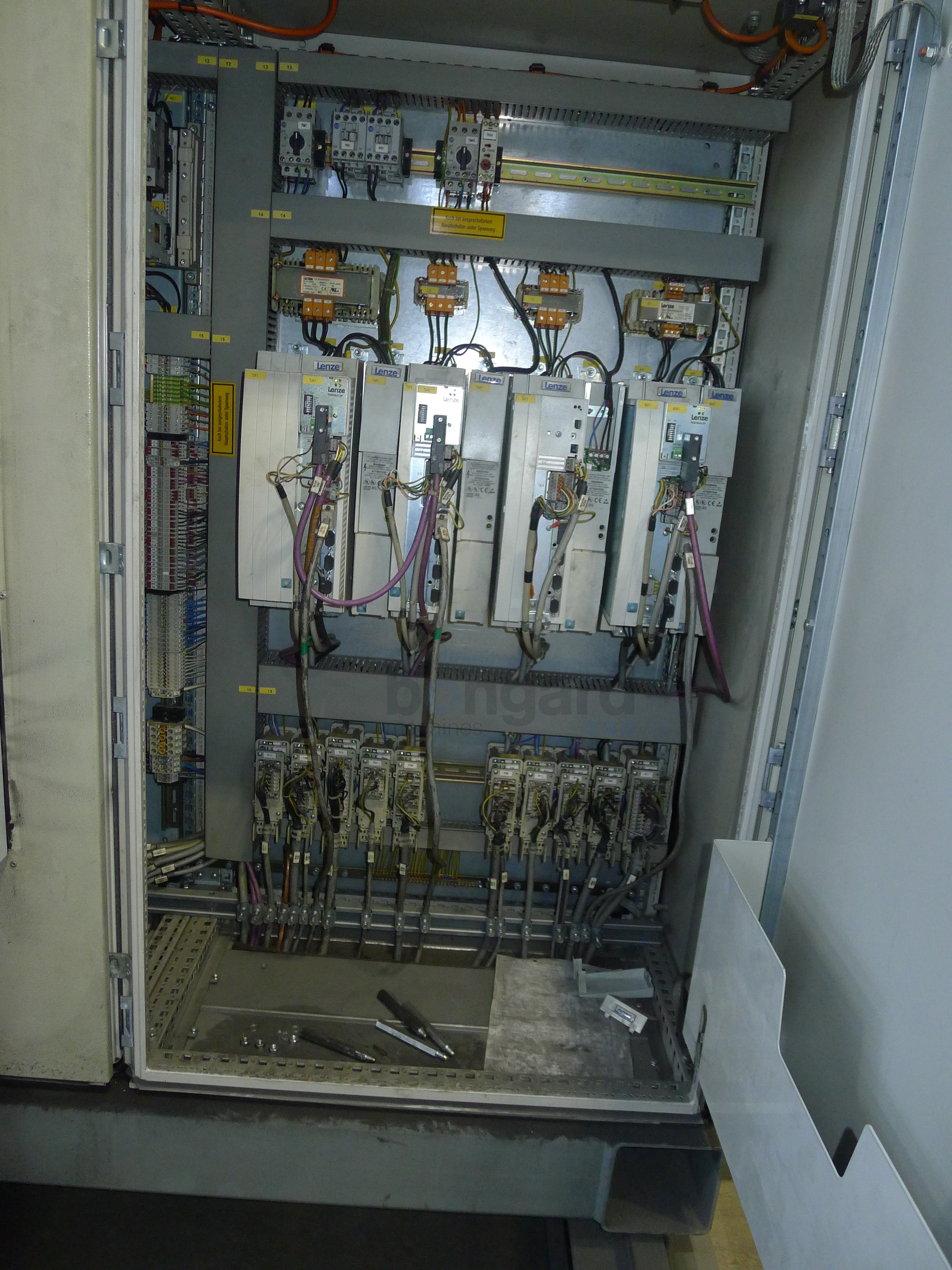

- armoire électrique: disponible
- video 3: https://youtu.be/F4FVSx58TLQ
- video 4: https://www.youtube.com/watch?v=8Aq8HsEQl-k
-
données supplémentaires:

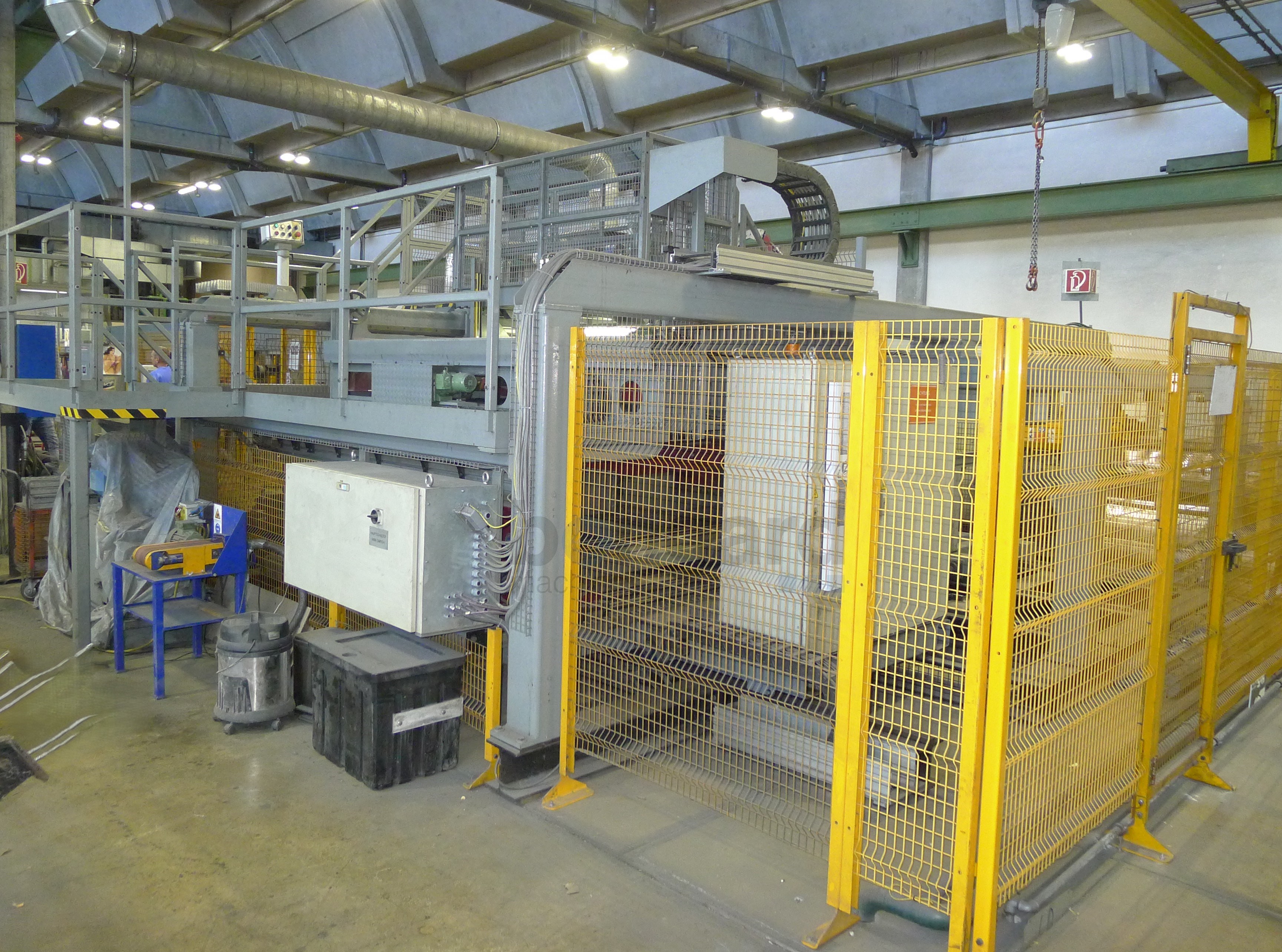

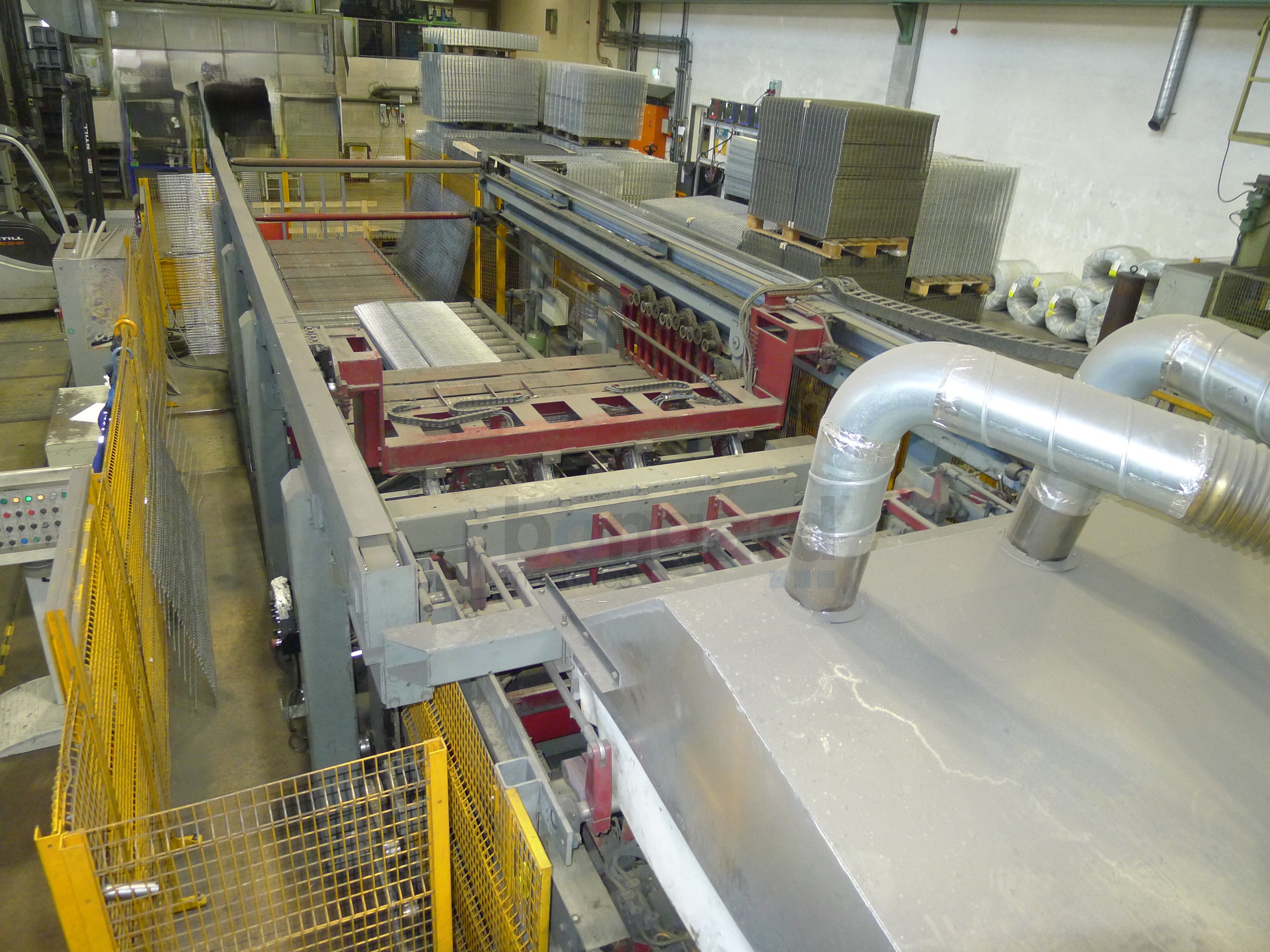

- The line consists of:

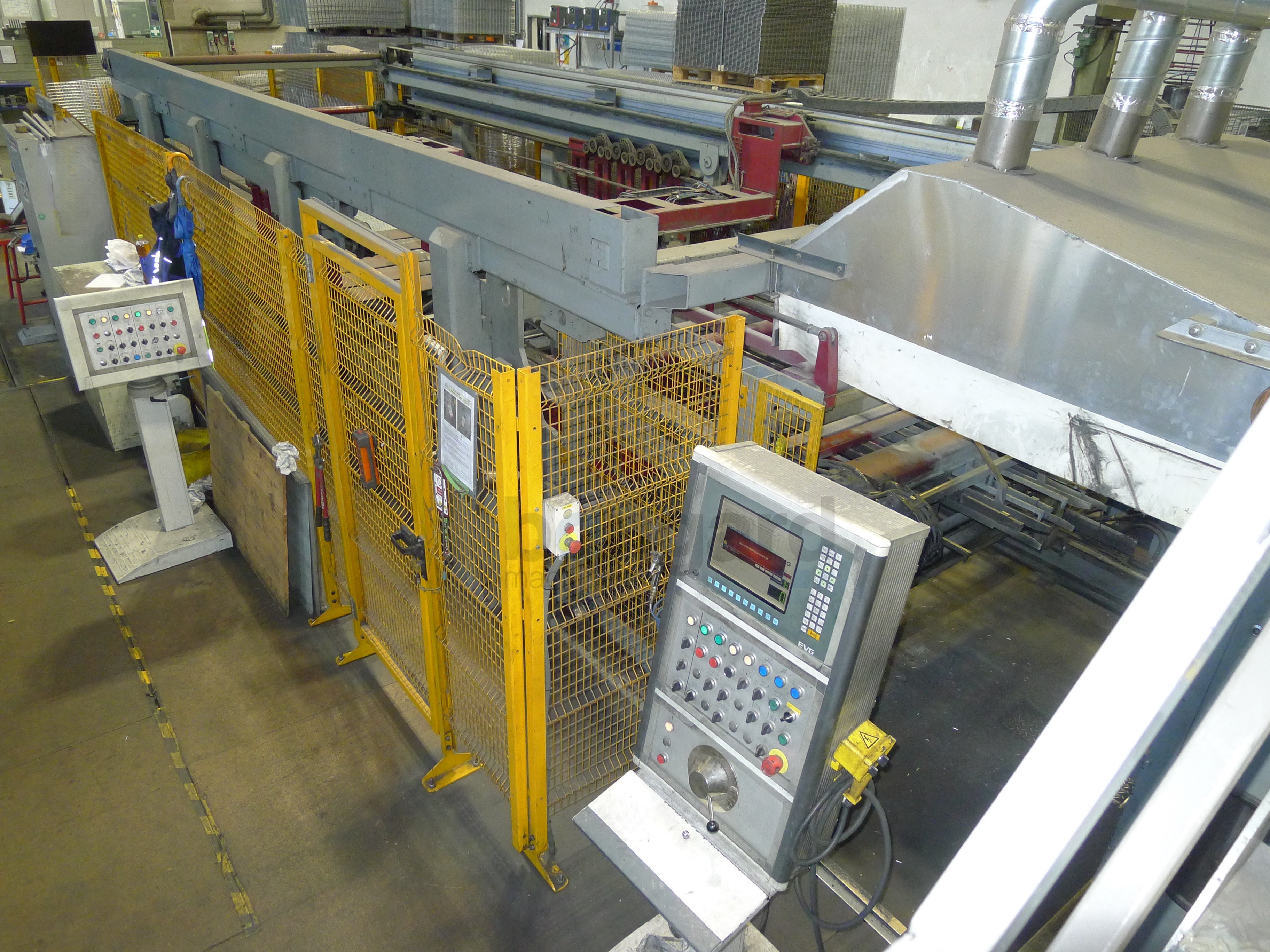

- WELDING MACHINE IM-QC/72
- LONGITUDINAL WIRE MAGAZINE
- LONGITUDINAL WIRE DISTRIBUTOR
- LONGITUDINAL WIRE FEEDER IM-ZL/72

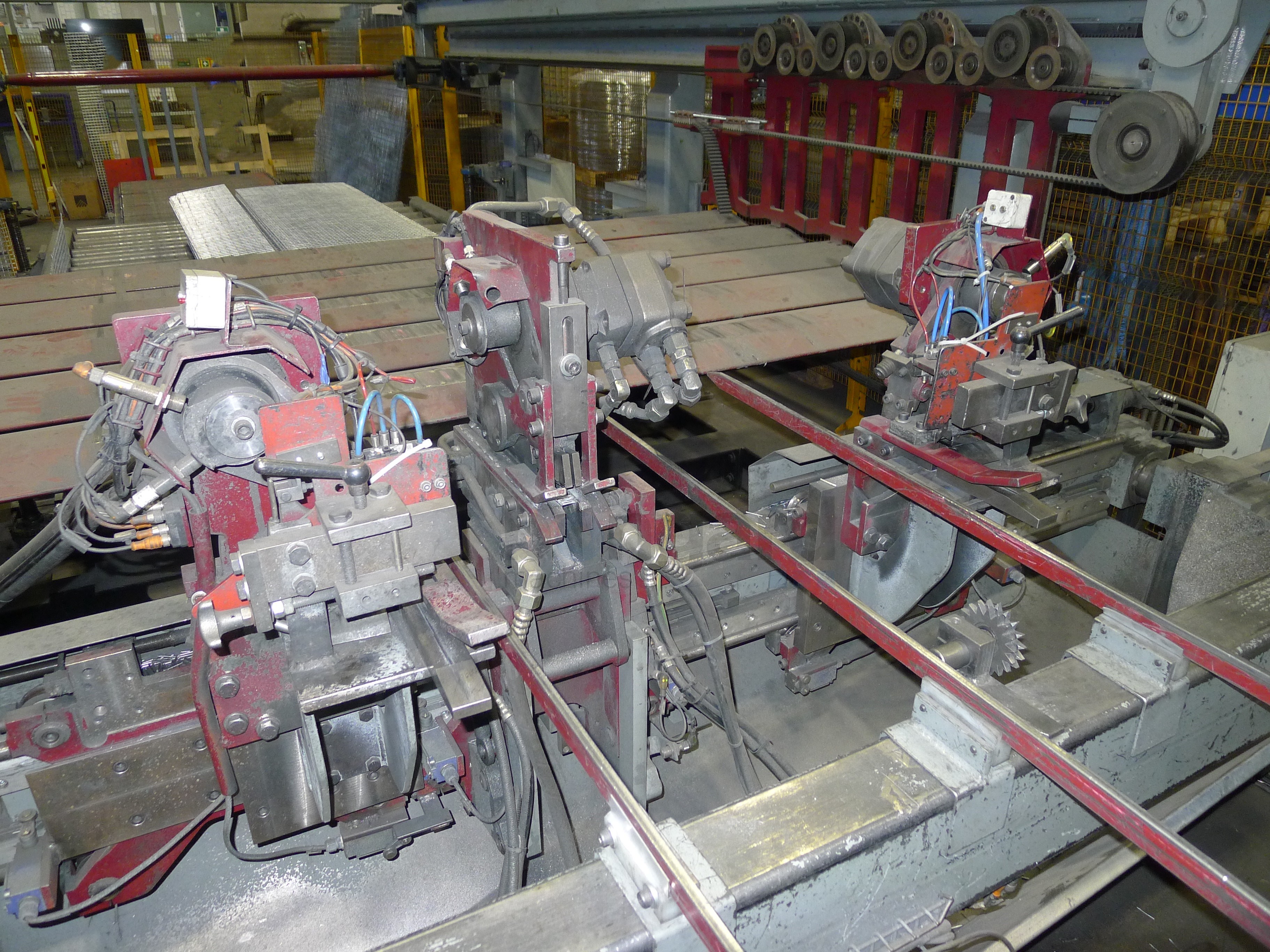

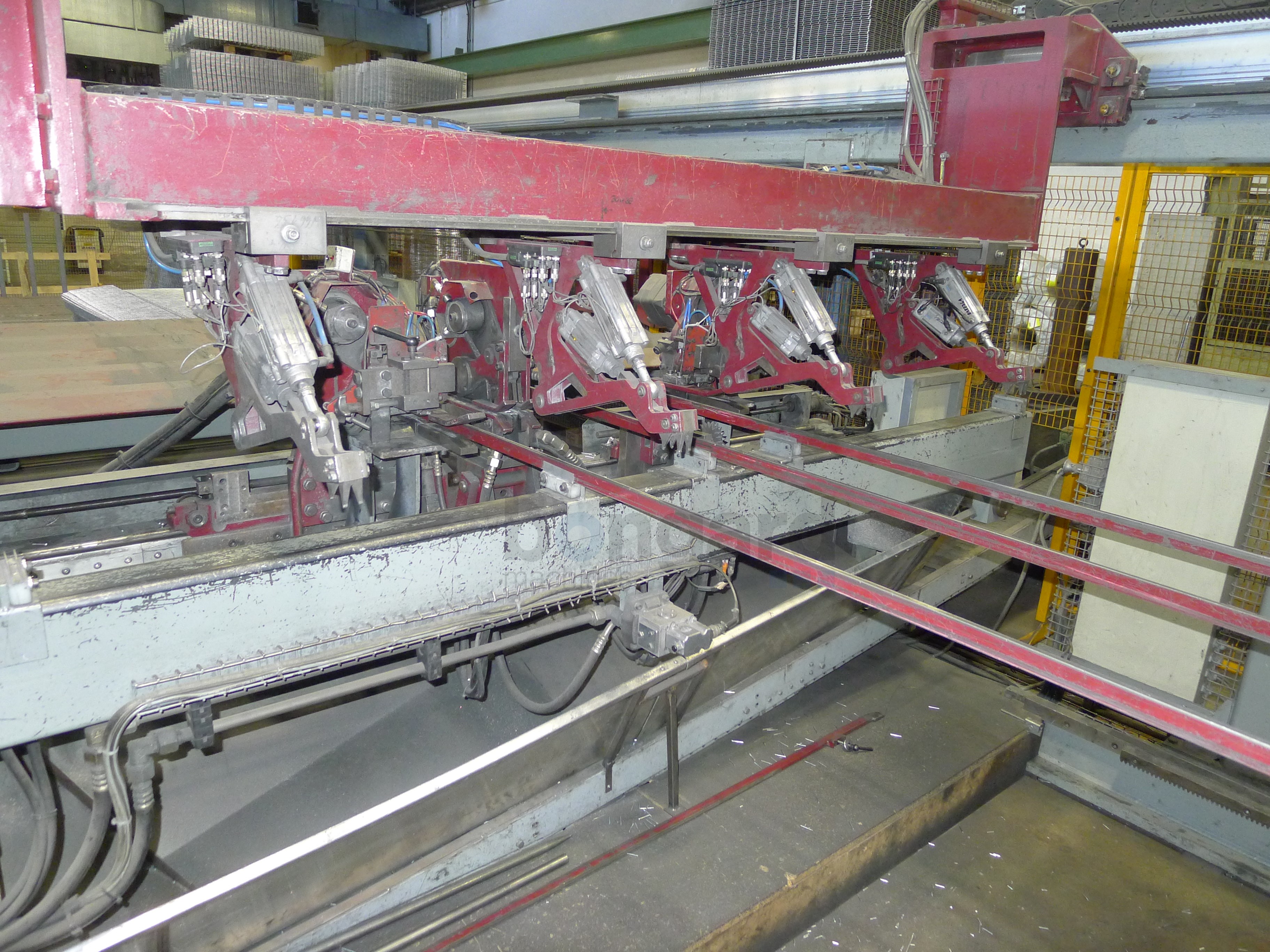

- Strip and trimming shears Q 5H/72

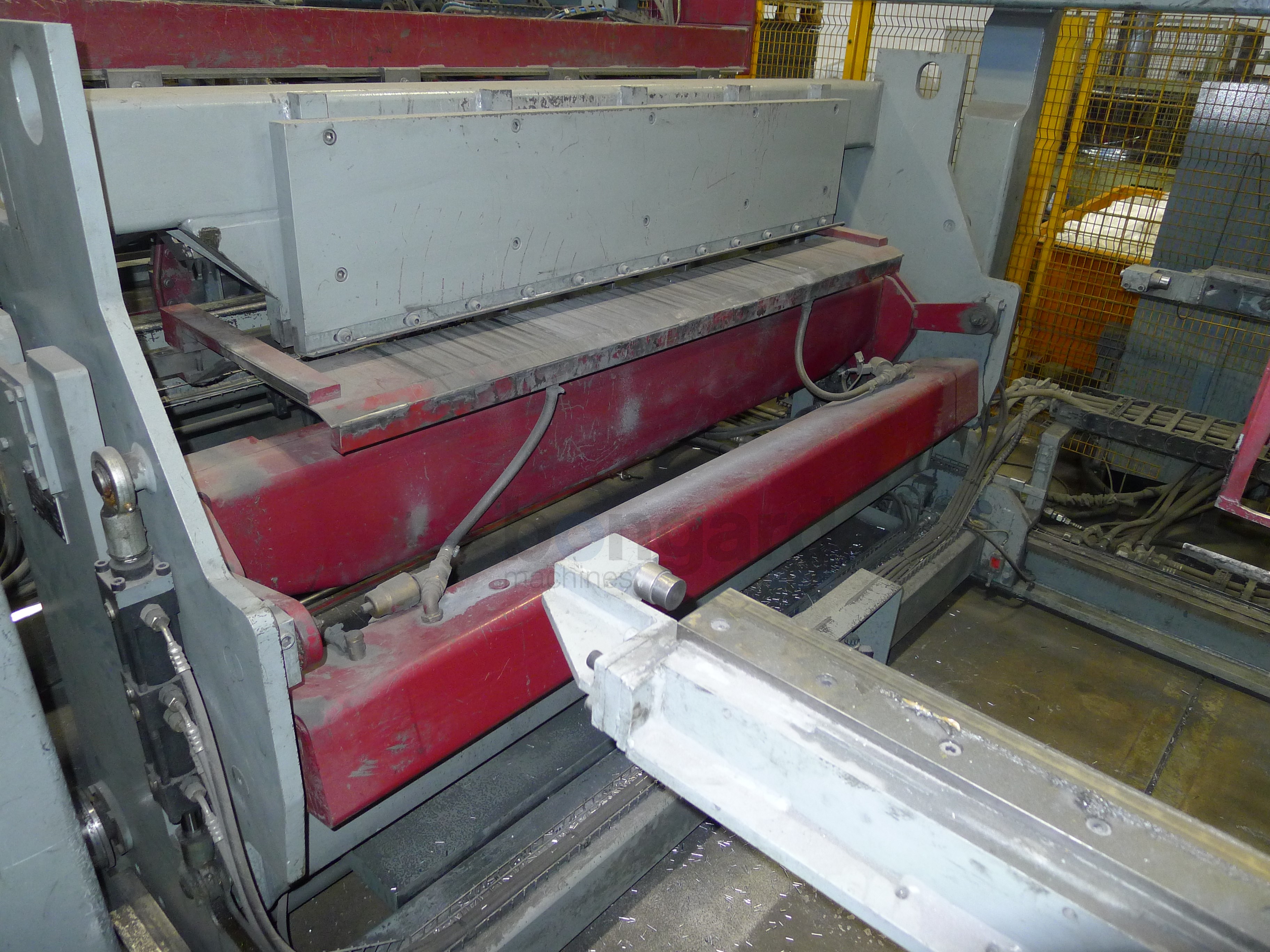

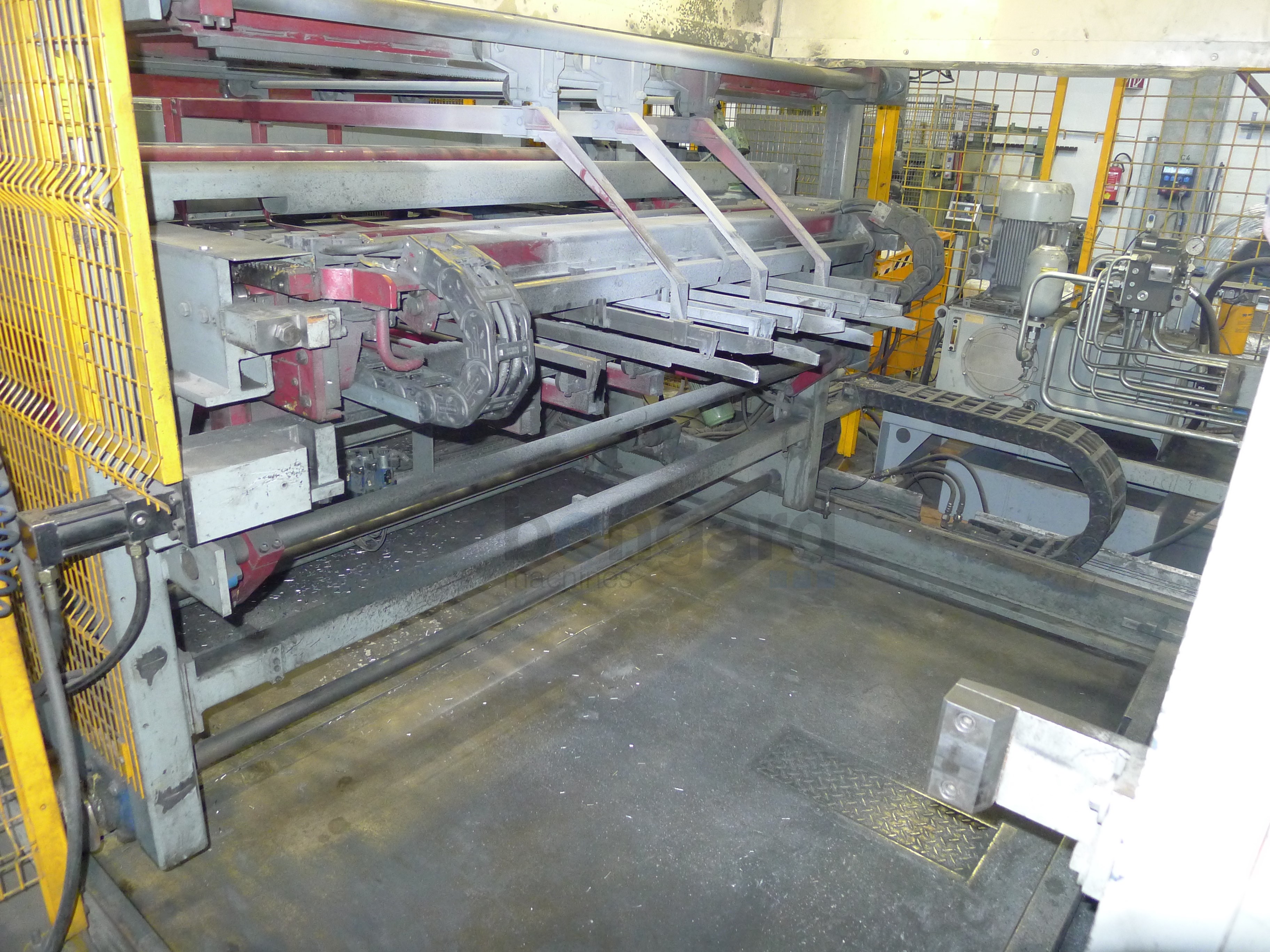

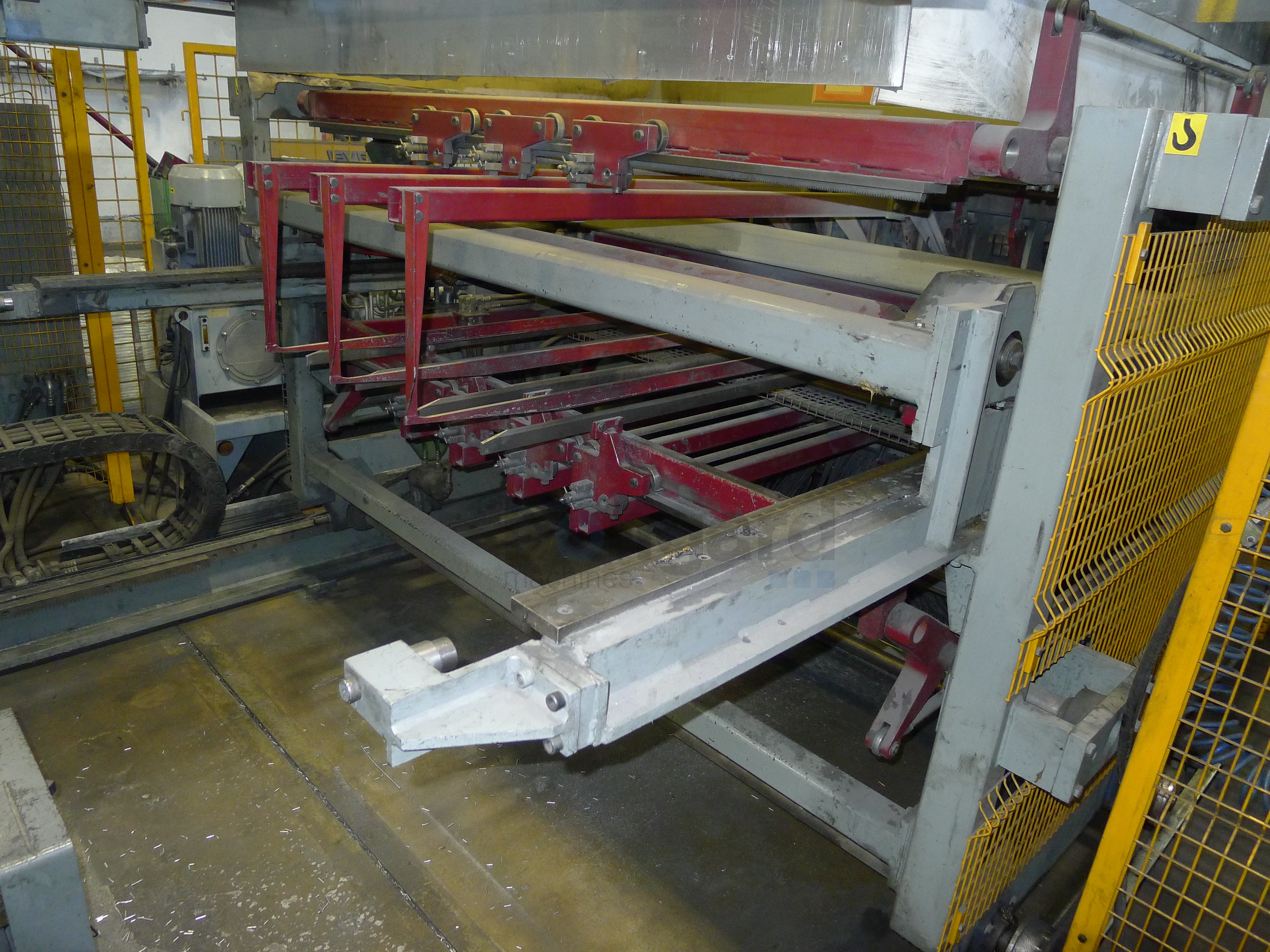

- Mesh shear L 1/72

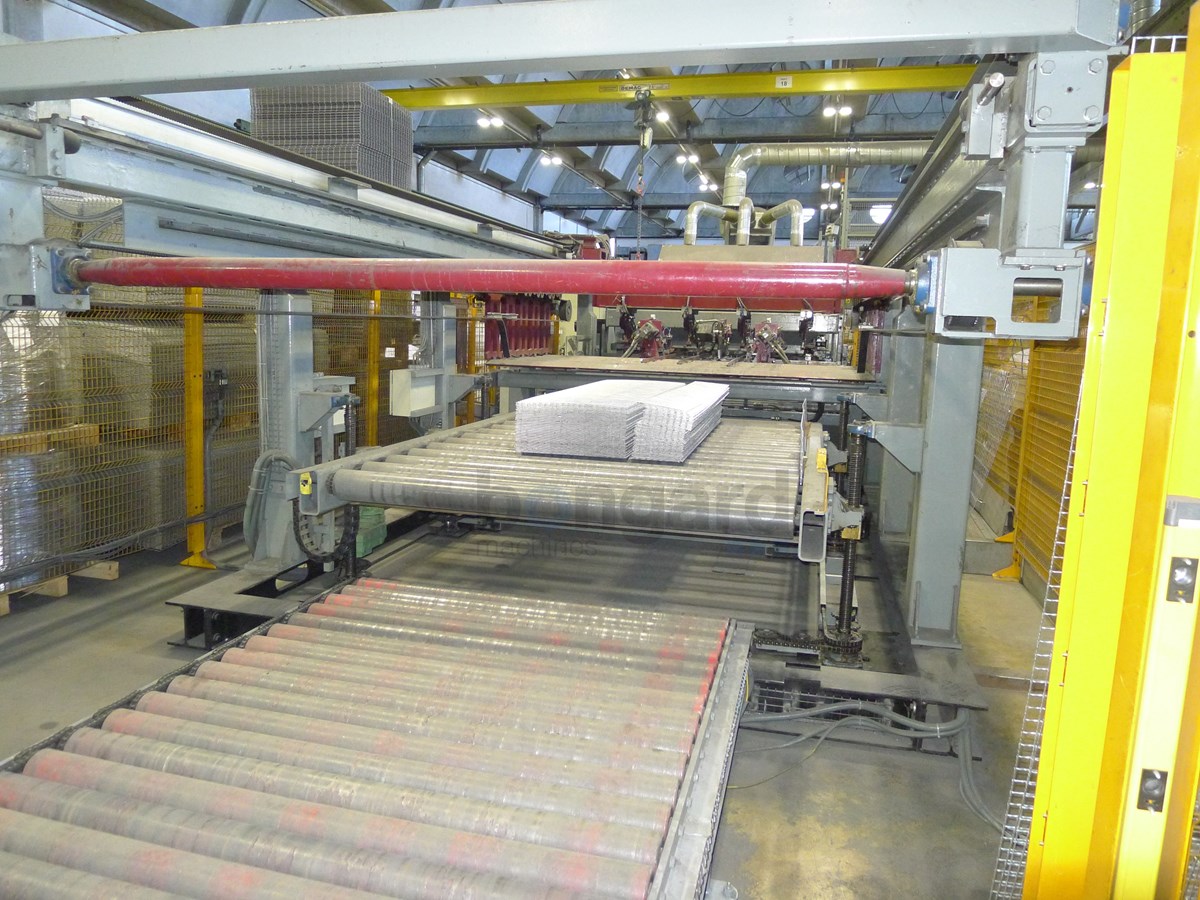

- Mesh conveyor LT-PV/72
- Mesh stacker SHR/72
se compose de
armoire électrique
